雖然Trench和TSV封裝工藝能提升性能,但由于Trench和TSV產能屬于稀缺資源,在高端指紋識別封裝領域,國內僅有長電、華天等少數幾家封裝廠能生產,對于想要大量出貨的指紋芯片廠商和終端品牌廠商來說,這都是一個不穩定因素。據業內人士透露,這就導致了目前許多指紋識別芯片廠商想方設法擺脫Trench和TSV封裝工藝。如果順利擺脫Trench和TSV封裝工藝的話,那么各家指紋識別芯片廠商的封裝成本就基本趨于一致,包括價格和良率。
   據業內人士透露,在2016年剛迎來開春之際,指紋識別的價格戰就已早早上演。從ODM廠商的反饋來看,已經有指紋芯片廠商報出了3.2美金的模組價格。2014年指紋模組價格還維持在10美金以上的高位,2015年指紋模組價格直接砍半,跌到5美金附近,而到了今年開春,指紋模組價格就已經跌至3美金附近。

  指紋模組的價格很大程度上取決于指紋芯片,指紋芯片作為指紋識別的核心部件,其發展?fàn)顩r將直接左右指紋識別的未來。經歷了去年從探索到駛上正軌的第一波發展小高潮后,當前指紋芯片的現狀究竟如何,是哪些因素決定了指紋芯片的價格,指紋芯片與模組的價格底線到底在哪?《手機報》將從與指紋芯片息息相關的技術路線、算法以及封裝工藝三個方面,結合技術與市場,深度解析指紋芯片及模組價格的秘密。

  一、核心技術路線與專利

  近期,敦泰與信煒指紋識別侵權糾紛鬧得沸沸揚揚,也讓業界再一次聚焦指紋識別知識產權。

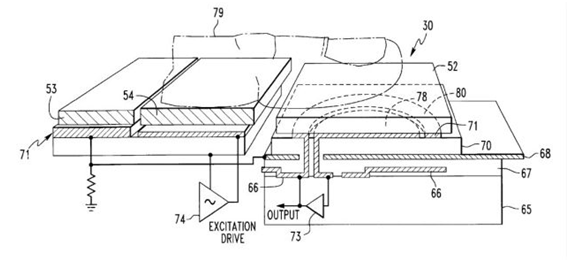

  說到指紋識別,最關鍵的技術其實就是檢測手指電容的半導體電容傳感器技術。不管是主動式還是被動式,它都是電容式傳感器技術。就像“天下武學皆出自少林”一樣,現階段,所有指紋識別半導體傳感器技術都源于1997年5月16日Harris向美國專利商標局遞交的名為ElectricFieldFingerprintSensorHavinEnhancedFeathersandRelatedMethods(具有增強特征和領先方法的電場指紋傳感器)的發明專利申請,該申請于1999年8月17日獲得授權,授權號US9540526。在該專利的說明書里,發明人介紹了以往的電容式指紋傳感器(Harris之前被稱作被動式Passive,Harris之后被稱作主動式Active),并基于電場理論提出了新的設計,提高了對指紋進行探測的靈敏度,以提高傳感器表面保護介質的厚度容限來增強可靠性。如圖1所示:
圖片2
                                                                                                 圖1

  該公司后被Authentec收購,Authentec在此基礎上進一步研發出射頻式傳感器技術。而Authentec擁有的這項專利與技術也成為了蘋果收購它的原因之一。

  美國的發明專利和設計專利的有效期為:95年6月8日之前的,保護期自授權之日起算17年;95年6月8日之后的,自最早申請日起20年,注意,是最早申請日起算。此外,如果保護范圍涉及組合物或者使用該組合物方法的專利,其有效期可以延長,最多可以延長5年??梢运阋幌拢琀arris的US9540526專利有效期至少可以到2017年5月16日。也就是說,在此期間,采用主動式的電容指紋識別的方案都繞不開這一技術的壁壘。

  雖然電容式指紋傳感器及專利早在20年前就已經存在,但其穿透能力比較弱,不能滿足現今的手機應用。為了提高指紋傳感器的穿透能力,各指紋傳感器設計公司都是在原有電容傳感器專利的基礎上進行改進并申請專利。提高指紋傳感器穿透能力的有效辦法是消除PIXEL的寄生電容和噪聲,根據消除PIXEL寄生電容的方式,目前已形成兩大主流派別。

  1.升壓與調制派

  該技術流派簡單說就是采用浮地設計,需要使用外圍驅動或調制芯片配合起來消除PIXEL的寄生電容。

  第一種是升壓。通過添加一顆驅動芯片,將電壓從一般的2.8~3.3V提升至12~16V。該方法雖然能極大提升芯片穿透力,但也帶來了功耗多的缺點。另外,有些人對電壓比較敏感,在使用時會有刺痛感。目前采用升壓方式提升穿透力的芯片廠商主要有思立微、信煒等。

  升壓方式在使用體驗上存在缺陷,于是人們又采用了第二種方法,就是調制。該方法通過添加一顆調制芯片,TX驅動信號被調制到“浮地”,這樣金屬框就不用連接方波或正旋波的激勵信號。這樣既能提升穿透力,又解決了刺痛感的問題,但仍然沒解決功耗高的缺點。目前采用調制法的芯片廠商主要有蘋果、FPC和匯頂?shù)取?/span>

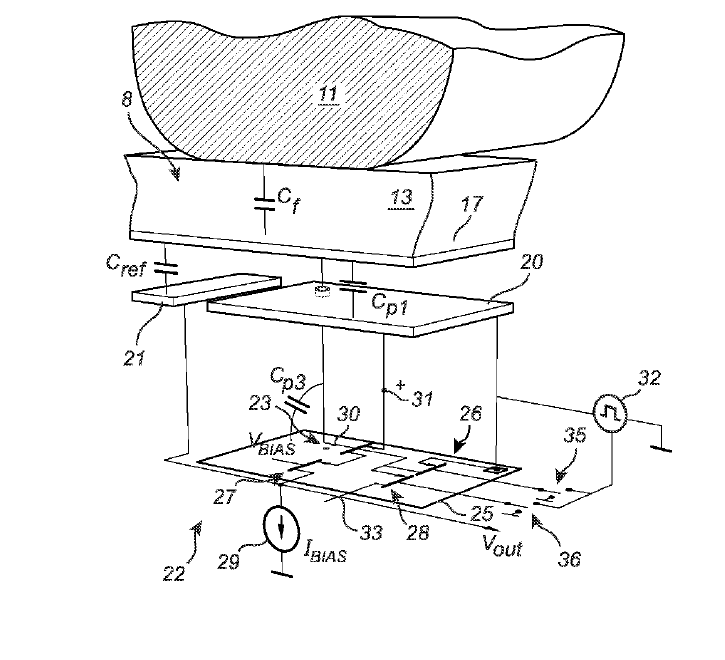

  下圖是FPC申請專利的說明圖,通過外圍驅動芯片產生下圖所示驅動信號32,其優點是通過PIXEL的浮地設計及配合外圍驅動芯片能夠?qū)IXEL的大部分寄生電容消除,其缺點是使用浮地設計,外圍驅動芯片不能整合到指紋芯片里面,設計結構復雜,需要使用外圍驅動芯片,良率低,成本高。
圖片3
  以Harris的電容式傳感器技術為基礎的技術路線,目前蘋果走在了最前面。匯頂則在蘋果的基礎上提升了像素位數,將蘋果的8位像素提升至16位。而不論是升壓還是調制,都需要額外增加一顆芯片來解決穿透力的問題。這兩種方法的共同特點是:穿透力高、功耗高、成本高(多芯片)。

  2.純電容式派

  純電容技術的源頭來自于上世紀80年代的平板電容原理。由于已經過去20年,該技術專利目前已經過期,成為公用專利,因此不存在專利侵權的風險。

  純電容式技術使用電荷泵結構的單芯片設計,不需要使用外圍驅動芯片配合來消除寄生電容,也可以不帶金屬環。目前采用純電容式技術的芯片廠商主要有費恩格爾、邁瑞微、神盾等,另外,匯頂也剛推出單芯片產品。

  下圖是費恩格爾申請專利的說明圖。PIXEL設計只需幾個開關管,配合反饋電路及相應的處理時序,實現消除寄生電容、PIXEL之間的FPN、及電源干擾。其優點是電路結構簡單,不需要外圍驅動芯片,功耗低,良率高達99%以上,成本較低。

  總的來說,采用純電容式技術的傳感器具有成本低(單芯片)、功耗低(射頻式傳感器的四分之一)的優點。但相對的,該技術對半導體工藝及傳感器設計團隊的要求較高。

  從目前指紋識別傳感器的兩種主要技術路線對比可以看出,從技術路線上就產生了價格區別——采用升壓或調制的指紋傳感器由于需要多顆芯片,成本自然較高;采用純電容式技術的指紋傳感器由于只需要單芯片,成本自然較低。隨著半導體工藝的發展及傳感器設計團隊水平逐漸提高,純電容式技術的成本優勢將愈發明顯。

  二、指紋算法

  除了技術路線外,還有一個影響指紋模組成本的重要因素就是傳感器的面積。傳感器面積越大,一塊晶圓可切割的芯片數量自然就少;傳感器面積越小,可切割的芯片數量自然就多。通過對傳感器面積的節約,可實現成本的降低。

  而決定傳感器面積大小的關鍵就在于手機CPU和指紋算法。擁有一顆強大的CPU,即使傳感器面積較小,也能得到較高的精確度和較好的使用體驗;擁有一套強大的指紋算法,即使傳感器面積較小,也能在拒真率(FRR)和認假率(FAR)這兩個重要指標上達到應用需求。本文只針對指紋識別算法本身進行剖析,在此就先不談手機CPU運算能力帶來的比對速度優勢,只詳細分析下指紋算法技術線路的問題。

  JPSensor總經理蕭旭峰博士曾介紹稱,現在全球的指紋識別算法大部分來自前蘇聯的立陶宛和北朝鮮。因?yàn)橐@得更準確的拒真率(FRR)和認假率(FAR)參數,需要大量的指紋數據庫做支持,而這兩個地方的指紋采集是做得最好的。

  目前,行業內對于算法的使用主要有兩種方式:一種是采用自有算法,另一種是采用瑞典指紋算法廠商PreciseBiometrics(PB)的算法。采用自有算法的芯片廠商主要有蘋果、匯頂、神盾、邁瑞微,以及費恩格爾等企業;采用PB算法的芯片廠商主要有FPC、思立微、敦泰、義隆、集創北方等企業。

  采用PB算法的最大好處在于,PB算法可以通過第三方認證,比較受到大品牌客戶的認可。此外,PB算法還有一個好處是,其安全性比較接近傳統行業指紋識別的安全性。不過有業內人士表示,這對于手機行業來說意義不大。該人士認為,在今天,手機等移動終端的指紋識別更加注重的是便利性。

  另外,PB算法也存在一些缺點。PB算法并不支持指紋傳感器圖像本身的去噪,對指紋傳感器本身的性噪比要求非常高,傳感器出來的圖像效果必須很好,否則使用體驗就會較差。從指紋傳感器技術來說,有些指紋傳感器不太適合采用PB的算法。因?yàn)楫?dāng)這些指紋傳感器設計廠商想降低成本自己來控制性噪比的時候,由于PB算法不支持性噪比控制,這些廠商就必須加上自己的圖像預處理算法才能處理,整個運算量就會增加。
圖片4
  總的來說,如果是主動式指紋傳感器,采用PB的算法能得到很好的效果;但如果是被動式指紋傳感器,或者是純電容式技術路線的指紋傳感器,就不太適合采用PB的算法。當然,采用PB算法還有一個劣勢就是,PB算法要收費。

  讓我們來總結下目前行業內采用指紋算法的現狀:

  指紋識別算法幾個關鍵步驟:圖像預處理、指紋特征信息提取、指紋比對。圖像預處理都是針對自家傳感器性能來做優化的,例如將對比度提高、消除更多的背景噪聲等。采用自有算法的芯片廠商在進行這些優化時更有利。而目前有很多芯片廠商都采用購買第三方算法的方式來縮減開發周期,這樣的做法一是不利于針對自家傳感器做更多的性能優化,更最重要的是芯片成本會提高。

  而在目前指紋算法的現狀下,傳感器面積尺寸主要分為了兩大陣營:大尺寸(120×120,192×80,及以上)和小尺寸(96×96,128×64)。

  大尺寸陣營主要有采用自有算法的芯片廠商,比如邁瑞微等,和采用PB算法的芯片廠商,比如FPC等。小尺寸陣營主要是采用自有算法的芯片廠商,比如上文提到的蘋果、匯頂、神盾、以及費恩格爾等芯片廠商。這主要是因?yàn)槟壳霸跇I(yè)內,自有算法的主流方向就是小面積算法。

  直觀上來講,尺寸的減小一是利于客戶ID設計,二是成本的降低。從體驗上來講,得益于計算機視覺的蓬勃發展,小尺寸算法的拒真率(FRR)和認假率(FAR)更優秀,而且比對速度也更快。

  三、半導體工藝及封裝

  目前,指紋識別傳感器普遍采用8英寸晶圓0.18μm工藝,也有部分廠商采用0.35μm或0.5μm工藝。蘋果則更極端一些,采用了12英寸晶圓55納米的工藝。由此可以看出,目前市場上主要占用的是8英寸晶圓0.18μm工藝的產能。

  據《手機報》統計,2015年國內市場指紋手機銷量約為1~1.25億部,指紋識別滲透率在20%左右,有近60款一二線新機型搭載指紋識別。而在2016年,業界普遍預計指紋識別滲透率將上升至50%左右,市場規模翻一番,對指紋模組的產能需求也成倍增長。因此,今年市場對8英寸晶圓0.18μm工藝產能的需求會十分迫切。半導體廠對單片芯片晶圓成本的優化以及在產能和價格方面的支持將會極大影響到指紋芯片廠商的競爭力。

  當前,國內具備8英寸晶圓生產工藝的半導體廠主要有聯電、中芯國際、華虹宏力、臺積電、上海先進、華潤上華、韓國東部高科等廠商。

  而現階段占據大半安卓指紋識別市場的FPC就是與中芯國際展開合作。據市場研究機構IHS統計,2015年指紋識別芯片出貨量約達4.99億顆,F(xiàn)PC占有26%左右的市場份額,指紋識別芯片出貨量約為1.3億顆。FPC采用中芯國際8英寸晶圓0.18μm工藝,其產能達到3萬片/月。由于FPC的量非常大,它拿到了中芯國際最低的價格,一層光罩19美金,光刻層數為23層。

  據業內人士透露,除FPC外,思立微和邁瑞微同樣選擇與中芯國際合作,并且也采用了和FPC相同的工藝。但是,思立微與邁瑞微能夠拿到的價格與產能就無法與FPC相提并論。不過該人士猜測,思立微也有可能以格科微的名義拿到接近FPC的價格。而國內另一家指紋識別芯片大廠匯頂,則是與德國的X-FAB展開合作,但該人士估計其價格應該比國內晶圓廠要貴。

  另外,國內指紋識別芯片廠商中有一家具有中國第二大晶圓廠華虹宏力背景,它就是費恩格爾。費恩格爾自然采用華虹宏力的8英寸晶圓0.18μm工藝,據稱該工藝只需要17層光罩。至于價格與產能供應方面,雖然相關人士并未透露,但相信有華虹宏力背景在,應該會有一定優勢。

  至于臺系指紋識別芯片廠商,則主要是與臺積電、聯電,以及格羅方德合作。這三家晶圓廠給臺系企業的價格與給大陸企業的價格體系不一樣,因此無法直接比較,暫時未知。不過據業內人士透露,臺系指紋識別芯片廠商在臺灣晶圓廠拿到的成本價格應該比較有優勢,這三家晶圓廠給臺系企業的價格應該不貴,因?yàn)橛行┡_(tái)系芯片廠商甚至直接拿著晶圓在大陸賣。但據業內人士分析,“FPC從中芯國際拿到的一層光罩19美金的價格已經是非常低了,然而據了解,如果費恩格爾在華虹宏力確實只需要17層光罩,整體成本應該也很有競爭力。”

  而在封裝方面,2015年,封裝技術得到了長足發展,國內的長電與華天兩大巨頭也積極展開布局,提升自己的技術實力。尤其是借助資本市場完成了幾筆重要收購,打入高端市場。

  目前,封裝方面的節點還是在于是否采用Trench和TSV的封裝工藝。

  雖然Trench和TSV封裝工藝能提升性能,但由于Trench和TSV產能屬于稀缺資源,在高端指紋識別封裝領域,國內僅有長電、華天等少數幾家封裝廠能生產,對于想要大量出貨的指紋芯片廠商和終端品牌廠商來說,這都是一個不穩定因素。據業內人士透露,這就導致了目前許多指紋識別芯片廠商想方設法擺脫Trench和TSV封裝工藝。如果順利擺脫Trench和TSV封裝工藝的話,那么各家指紋識別芯片廠商的封裝成本就基本趨于一致,包括價格和良率。

  該人士還表示,據不完全統計,目前還未擺脫Trench和TSV封裝工藝的指紋識別芯片廠商主要就是FPC。如果大家都擺脫了Trench和TSV封裝工藝,這就降低了對封裝廠的技術要求,提升封裝良率,單顆芯片的封裝成本將會統一降到0.3美金左右。

  至此,我們已經總結出了核心技術、算法、和半導體制造及封裝工藝對指紋識別傳感器成本價格產生的影響。讓我們來簡單計算一下指紋識別傳感器最低成本價格:

  假設該傳感器是純電容式技術的單芯片結構,采用自有算法,傳感器面積為96×96,采用8英寸晶圓0.18μm工藝,一塊8英寸晶圓的價格按照FPC的價格,預計在450美金左右,良率為99%。

  那么我們算得,一塊8英寸晶圓大概能切割出600-800顆芯片,得出一顆芯片成本在0.6-0.9美金左右。

  假設封裝工藝不采用Trench和TSV,那么封裝成本就在0.3美金左右,加上芯片成本最后就是0.9-1.2美金如果加上Trench或者TSV,成本則上升到1.2-1.5美金左右

  如果采用最便宜的coating方案,在不帶金屬環的情況下,后段加工經過coating、SMT+FPC等組裝,最終指紋模組的成本價格大概在2.2-2.8美金左右。

  所以我們認為,最終市場上會出現2.5美金親民價格的指紋模組。
