這一陣子，Micro LED 又再次火了一把：先是據傳 Apple Watch 3將采用Micro LED顯示面板，接著又有外媒報道三星可能將出價1．5億美元，收購Micro LED廠錼創科技，而后錼創董事長李允立以謠言否認被收購一事，與此同時，臺積電、聚積、隆達、鴻海集團也都積極搶進布局……
蘋果欲借Micro LED去三星化，三星則進入紅色警戒狀態希望搶先展示Micro LED技術 保有顯示技術的大佬地位；臺灣產業則希求借Micro LED彎道超車……他們的如意算盤是否能打響，是否能讓Micro LED產業化提前到來？
Micro LED技術發展兩極化
當前，由于Micro LED應用方向不同，存在兩大應用研發方向：一個是以蘋果為代表的可穿戴市場，蘋果專攻Micro LED的小尺寸應用，主要研發能安裝在AppleWatch上的微型Micro LED顯示屏 。
一個是以Sony為代表的超大尺寸電視市場，2012年Sony發表的55寸“Crystal LED Display”就是Micro LED Display技術類型，其FullHD解析度共使用約622萬（19201080x3）顆microLED作為高解析的顯示畫素，對比度可達百萬比一，色飽和度可達140％NTSC，無反應時間和使用壽命問題。但是因采單顆Micro LED嵌入方式，在商業化上，仍有不少的成本與技術瓶頸存在，以致于迄今未能量產。今年Sony在CES展出的Micro LED顯示器──CLEDIS已在分辨率、亮度、對比都有極佳的表現，已為Micro LED。
其他對此項技術感興趣的企業則看中了增強現實與虛擬現實，認為這是微型發光二極管的一個潛在應用領域。在智能手表市場，Micro LED顯示屏將面臨與傳統顯示技術的激烈價格競爭。而增強現實和虛擬現實市場對于Micro LED技術來說就是一片廣袤無垠的大海，其產品設計方面的可能性要遠大于智能手表市場。因此，蘋果、Oculus和Ostendo這樣的企業也考慮將Micro LED技術應用在增強現實和虛擬現實領域。
Micro LED的“多國殺”
根據媒體相關報道顯示，有近百家私企和研究機構正在進行Micro LED顯示屏的開發工作。

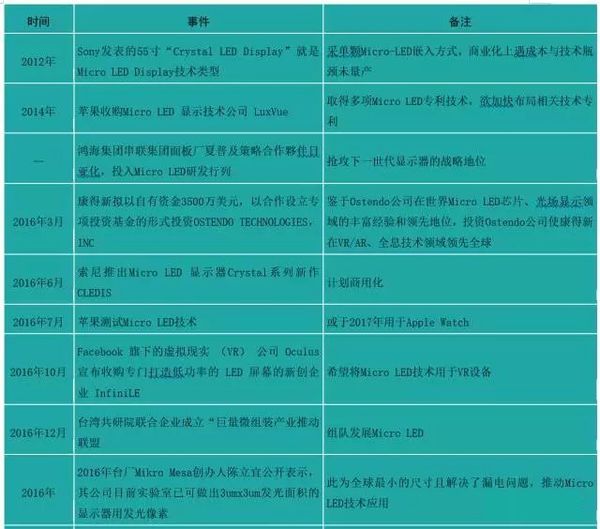

近年來Micro LED發展大事記
不只是蘋果和三星的戰爭
蘋果在 2014 年中即收購了 Micro LED 顯示技術公司LuxVue，以取得Micro LED領域的技術主導權。目前，蘋果正加緊腳步將相關技術導入智慧手表當中，Apple Watch 3將采用Micro LED顯示面板，MicroLED屏幕將于年末在臺灣桃園未知名工廠量產。相信不久之后這款屏幕就會出現在iPhone和Mac等蘋果產品上。如果突破降低制造成本的關鍵，未來蘋果可能會請臺灣供應鏈代工生產自制熒幕。而三星與LG 預計會失去近 10 億美元的蘋果訂單。
三星也已經進入警戒狀態，不只派研發副總經理拜訪臺灣研發微發光二極體的單位，今年還傳要并購臺灣公司，業界傳出，三星計劃明年搶在蘋果前面，先展示微發光二極體技術。“三星現在擁有各種顯示技術，這個地位不能被蘋果打破”，一位產業人士觀察。
此外，Micro LED爭戰行列的國際大廠包括索尼、樂金、 日亞化學 、夏普等，而從英國史崔克萊大學（UniversityofStrathclyde）拆分出來的公司mLED、美國德州理工大學（TexasTechUniversity）、法國原子能署電子暨資訊技術實驗室（Leti）、從伊利諾大學（UniversityofIllinois）分拆出來的X——celeprint也都積極研發Micro LED技術 。
臺灣產業鏈的翻身戰
承接在傳統液晶（LCD）、OLED 后，Micro LED 被視為可能顛覆產業的新一代顯示技術。而在OLED眼看韓陸做大的產業趨勢下、臺灣目前的政治大環境下，MicroLED也成為臺灣產業鏈彎道超車的“殺手锏”。
Micro LED技術涵蓋多個產業領域技術，以電子專業制造服務見長的臺灣，當初成為LuxVue發展Micro LED的搖籃，直至今日也是發展MicroLED技術的絕佳場域。Micro LED牽涉巨量轉移、微組裝、基板接合等技術，領域橫跨LED、顯示器、半導體等產業，而這些產業臺灣都參與其中。
因此，臺灣廠商自然不會放過Micro LED的發展機會，除有錼創（PlayNitride）、MikroMesa等半導體新創公司，專注于Micro LED最關鍵的巨量轉移技術，包含晶電、隆達等LED大廠，與友達、群創面板廠也開始投入相關研發，聚積、奇景、瑞鼎與聯詠則布局Micro LED驅動 IC。
LED芯片 供應商將成主要力量
根據相關媒體調查發現，許多參與其中的企業都來自LED產業。LED企業近年市場需求減少，利潤降低，又預計Micro LED市場 會增加LED芯片需求，故擴大業務范圍，進軍MicroLED產業。
所以，以產業鏈來看，目前布局Micro LED的廠商以晶片端最多，主要是晶電、隆達、 歐司朗 、日亞化、CREE這樣的LED廠商，而 三安光電 也在著手進行MicroLED芯片的研發。其次是蘋果和索尼，他們這種高端市場的品牌設備經銷商仍是構建Micro LED產業鏈的次要力量。
已經打響的廠商專利布局戰
目前布局Micro LED 的廠商，除了一般人所熟知的LED大廠、驅動IC廠商外，還有面板大廠，不少新創團隊及學術機構紛紛投入技術難度較高的巨量轉移技術，最為人所熟知的莫過于被蘋果所收購的MicroLED顯示技術公司LuxVue，臺灣也有工研院、以及前華星光電副總陳立宜新創的Mikro Mesa積極布局。
從他們對Micro LED的技術布局來看，技術供應鏈逐漸成形，四大關鍵技術發展方向包含磊晶與晶片技術、轉移技術、鍵結技術（Bonding）、彩色化方案等。其中在最關鍵的轉移與鍵結（Bonding）項目上，LuxVue擁有最多的轉移專利數量，其次為X——Celeprint。
因?yàn)長uxvue在巨量轉移領域的專利布局，蘋果看見LuxVue 的 Micro LED 技術潛力而將之收歸旗下， LuxVue 現已掌握最關鍵的轉移技術，這也是現階段開發 Micro LED 最難克服的環節，另包括電路驅動、色彩轉換、檢測、晶圓波長均勻度等，也都是尚待突破的技術瓶頸。LuxVue最初從布局轉移技術專利，之後陸續朝驅動、應用等專利技術拓展，三年來Micro LED領域已布下 65 項專利。LuxVue 使用暫時基板載體，加上靜電吸附方式，轉移1μm到100μm的LED晶片。
各方插旗布局，卡位 Micro LED技術
當前，企業和研發機構都積極進行Micro LED，并取得了一定的技術進展。其中，創立于2014 年的錼創，與工研院合作開發相關技術，先前也發表了 PixeLED 專利顯示技術；LuxVue 與 X——celeprint 在移轉制程技術上領先他廠，且X——celeprint 已取得 Micro——Transfer——Printing（μTP）技術的獨家授權；史崔克萊大學專注于 micro LED 的頭戴式顯示（head——mounteddisplays，HMD）相關應用；而法國 Leti 實驗室近期從智慧照明切入市場，預計在未來 2 至 3 年，將 Micro LED 重點放在抬頭顯示（heads——updisplays，HUD）與頭戴式顯示上，最終目標則是在 10 年內，打入大尺寸顯示應用市場。
就企業進展來看，臺灣已有許多設備制造商開始開發Micro LED生產設備，預計今年能夠進廠，明年可能會有部分產能放出； Mikro Mesa與重慶惠科金渝光電合作，共同建立在兩岸第一個Micro LED實驗室，實驗室預計將在2017年第四季度完成，并在2018開發出全彩Micro LED產品 。根據SID開設在上海大學的Micro LED學術沙龍，大陸企業已經在布局發展Micro LED芯片 ，目前，在大陸廠商研發中Micro LED已經可以達到15um，跟進速度很快，前景可觀。
目前Micro LED技術發展相當兩極化，業界預期有機會朝向超大尺寸顯示器或小尺寸穿戴式裝置發展，然而Micro LED芯片如何透過巨量轉移放置到基板上，仍是最大難題。此外，Micro LED在前段磊晶要求相當高的均勻性，以減少后續挑選晶粒成本，而既有芯片檢測與挑檢技術已無法使用，必須采用全新的晶粒挑選機臺設計，至于生產制程上的PCB、線寬、線距及整合式驅動IC等制造技術障礙，也有待克服。
01月07日 18:14
