雙攝像頭技術的發展非?？?。市場上最早推出的雙攝頭是HTC的雙攝模組，但是當年并沒有形成特別好的市場反響。雖然現在有幾家手機廠商推出了雙攝，但是目前最頭疼的問題是成品率，這直接關系到產品的成本和用戶體驗。
從專業角度來講，在制造過程中，如何保障兩個傳感器的復合平面度誤差小于一定范圍，兩個傳感器的光軸趨于平行，這對成品率來講至關重要。兩個鏡頭的軸向安裝角度誤差必須控制在0.3度以?xún)?，距離精度控制在0.05毫米以?xún)?，這個非常有難度，即使現在的最先進的AA制程也不能完全解決這個問題。
今天從兩個方面來講目前雙攝頭量產中面臨的挑戰。首先是磁干擾問題，傳統方式的攝頭模組抗磁干擾能力非常弱，且兩個攝頭模組的堆疊必須保持一定距離，才能達到防磁效果。愛佩儀的光學防抖系統已經對磁干擾問題有比較好的解決方案，其中磁性部件固定在外圍，四個獨立控制的音圈在中心，從而把其他磁力對中心移動部件的磁性干擾降到最低，這是愛佩儀的專利設計。

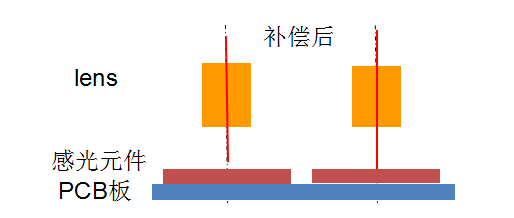

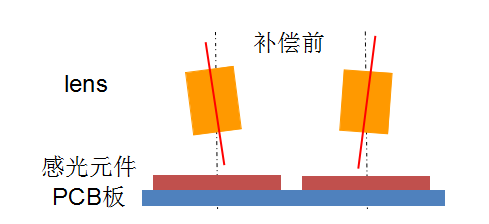

第二個問題是剛才提到的角度誤差問題。愛佩儀的光學防抖技術采用的是獨特的可傾斜方案。能夠控制線性運動方向，即X方向、Y方向、還有Z方向（就是自動對焦）。另外還能夠控制兩個角度方向，即起伏角和偏擺角，可以高頻實時抑制來自于陀螺儀檢測出的五個自由度方向的抖動。從目前來看，雙攝模組加工良率低的主要原因是兩個鏡頭的復合角度誤差。在裝配過程中，任何一個環節的誤差,都會(huì )導致最終的角度誤差。然而采用愛佩儀的傾斜式光學防抖馬達，我們可以通過角度補償,大大提高生產的精度及良品率。最終鏡頭的角度誤差可以控制在0.01度以?xún)取?/span>
作為業內標桿，蘋果也在準備雙攝頭手機，雙攝頭肯定會(huì )成為一個手機技術發展的趨勢和賣點。在實際應用當中，我們將特有的景深模式、廣角模式等功能復合到同一套光學防抖系統里，其算法也可以燒錄在整個模組的驅動芯片里，我們不但提供硬件，還提供算法建模軟件，是一整套的解決方案。

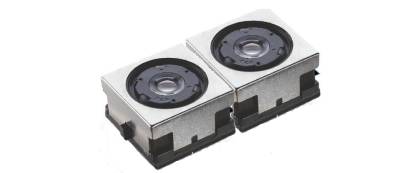

因愛佩儀的馬達結構是磁性部件在四個邊角，跟外殼粘接在一起。通過實驗驗證，可將兩個模組放置0.05毫米的距離，相互之間的磁力干擾影響非常小，這是普通雙攝模組無法達到的。
從目前來講，我們擁有全球最小的光學防抖馬達系統，1600萬像素的馬達的外圍尺寸是長度9.5毫米，寬度9.5毫米，厚度僅3.9毫米，這是同時包括了防抖和自動對焦功能，比傳統模組厚度低30%。
傾斜式光學防抖馬達還可以實現特有的廣角功能，通過傾斜鏡頭能夠調整雙攝的視角，從而拼接出更大的具有廣角效果的相片。
同時，傾斜式光學防抖馬達可以實現單鏡頭或雙鏡頭多景深拍攝。在這種場景拍攝中，我們可以做到近點和遠點同時多點對焦都清楚。這種多點對焦功能是在同一套模組里實現的，而且不是通過軟件。如果拍照一秒拍30幀，我們的方案可以保證30幀畫面都是清楚的。這是我們愛佩儀的專利技術，基于這個可以做很多的應用。
我們獨有的快速對焦算法，可以在六毫秒內把鏡頭組推到距對焦點正負三個微米的位置，比普通的對焦馬達要快很多。
2014年下半年，PDAF技術給市場注入的新的活力。但從今年用戶的使用來看，用PDAF拍照的最大問題是在低照度或夜間，它的自動對焦容易失效。但借助光學防抖可以有效的提升PDAF對焦的成功率，使低照度或夜間拍照達到極致效果。
