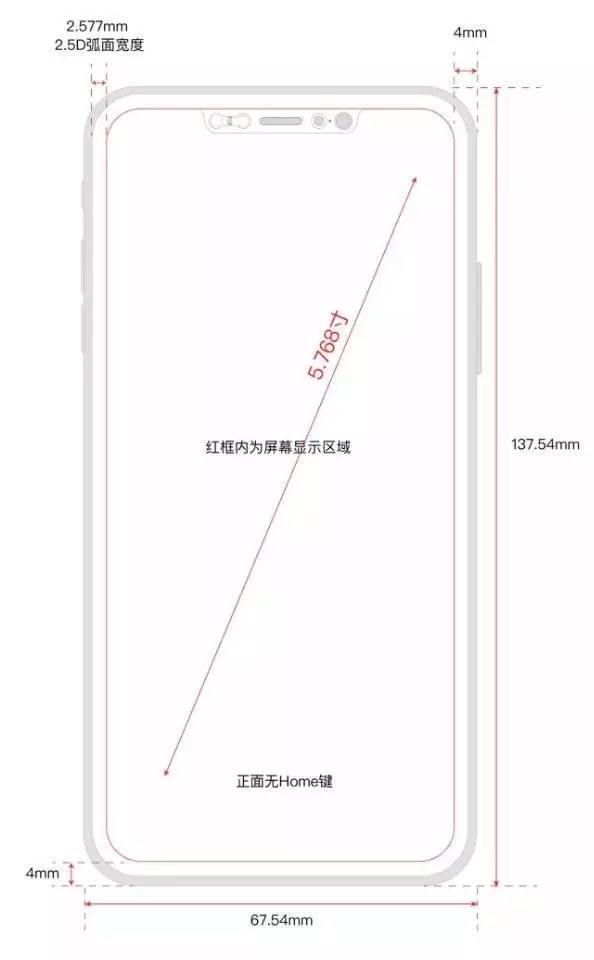

蘋果8的泄漏圖紙上，額頭部位是挖進去了一個坑的。據李星從供應鏈上了解到的消息，這個挖進去的“坑”，是用來裝置其中自拍Facetime前置攝像頭、3D深度傳感器及其它傳感器組件等前置功能大模塊，這些模塊被裝置在延伸進可視區的不銹鋼支架上。
從這張行業公認為可能性最大的圖紙上可以看出，蘋果全面屏的非可視區為4mm，2.5D弧面寬度約2.577mm，剩下約1.423mm的寬度區域，為不銹鋼邊框厚度加上與鋼化玻璃緩沖膠厚度。那么它的額頭上挖的這個坑，要多大才能裝下上面講的大模塊嗎？
按目前行業的技術狀況看，最小的前置攝像頭邊長極限約為6mm，如果按照這個圖紙的邏輯，這個坑減去了1.423mm的不銹鋼邊框厚度加上與鋼化玻璃緩沖膠厚度寬區域，留給攝像頭的空間至少得在6mm以上，也就是說這個坑的極限深度，也得7.423mm，這還沒算組裝公差余量值。
根據攝像頭通路商匯能提供的消息顯示，行業里目前多數前置攝像頭的邊長最小只能做到6mm，是因?yàn)槭艿搅朔庋b方式的限制，之所以會有這個邊長數值，是為了在保證成像效果的芯片面積下，為邦定金線留下足夠的空間。
不過，從蘋果近年力推的錫球封裝工藝看，就可以解決掉金線邦定所占用的空間。匯能表示，業內已經把這種工藝應用到了攝像頭的封裝上，采用錫球封裝工藝后，攝像頭每邊可以節省掉約0.5mm的空間，因此前置攝像頭的邊長最小就可以做到5mm了。
事實上，蘋果應該也是采用了這種錫球封裝工藝在前置攝像頭上，來把全面屏蘋果8額頭的上的坑深度縮到最小，取得與其它三邊寬度較相襯的效果。1.423mm的不銹鋼邊框厚度加上與鋼化玻璃緩沖膠厚度寬區域，加上5mm的攝像頭寬度，這樣算下來，蘋果8額頭上的這個坑，離手機外緣的深度只要6.5——7mm就能滿足了。
由于暫時還沒有人拿出真正的圖紙到外界來，按大致的比例看，這個坑離手機外緣的深度約8mm，隱約也是按著對稱關系來的。8mm的空間，完全可以塞下行業通用的6mm前置攝像頭了。
至于為什么不是做到相對極致的6.5——7mm，而是采用了更大的8mm？要知道蘋果8這個約2.577mm2.5D弧面寬度，都已經精確了到小數后三位數了，可見其對空間的要求有多緊湊了。
其實道理也很簡單，為了挖這個坑，三星在OLED顯示屏的制作上使用了激光切割工藝，為了不影響OLED的密封膠被激光所誤傷，留出了一定的避險距離。另外，蘋果8同樣繼存了上一代手機的防水性能，在前置大模塊與手機外緣之間也留了一定的防水材料組裝空間。
不僅如此，蘋果為了讓前置攝像頭的拍攝穩定性，也一般會在5mm的攝像頭寬度外，增加一定的緩沖材料空間，讓攝像頭能產生懸浮效果，增強拍攝時的防抖效果，以及平時的防震防護。
這樣總的算下來，蘋果8挖個8mm的坑在額頭上是有一定的道理，是有一定的道理的。至于蘋果8為什么是一個約21.75：1的5.768英寸全面屏設計，后置攝像頭也采取了豎向設計，相信蘋果8主要是為了讓業內比較火的AR應用與游戲體驗更加優秀。
目前基本上已經確定，蘋果8的這塊柔性O(shè)LED全面屏模組所有的加工部分都由三星內部來完成，包括SDI供應OLED面板，三星電子LSI供應OLED驅動IC，三星電機供應FPC，三星和東麗合資的子公司Stemco提供COF加工，三星SDI或三星電子提供OLED面板、TP、2.5D玻璃蓋板全貼合加工，這些部門都有為三星S8加工全面屏的經驗。
至于其它的競爭對手，不管是三星自己，還是LG、SONY、夏普、谷歌，甚至中國一線的品牌廠商，都已經在LCD顯示屏上實現了類似的全面屏設計機型，目前就等著谷歌的系統支持或各自廠商的UI重寫完成。
也就是說，只要業界搞定了顯示屏顯示區的挖坑工藝，其實大家都能做出與蘋果差不多的全面屏手機來?？磥砣嫫烈呀?jīng)到了不火不行的地步了。
