隨著今年LG G6、三星S8以及Essential等全面屏手機的相繼發布，全面屏正式走入大眾視野。除此之外，蘋果以及國產手機廠商紛紛宣稱將在下半年推出全面屏手機，在這些廠商的推動下，全面屏手機迅速走熱，并掀起一股手機外觀變革潮流。
文/張燕芬
文/張燕芬
全面屏手機即指在手機尺寸相同的情況下，增加顯示區域面積，提升屏占比，高屏占比的顯示可為用戶帶來更為驚艷的視覺效果。
但屏占比的提升擠占了手機正面其他器件的布局空間，導致上至前置攝像頭，下到指紋識別的安放，都成難題。此前，我們分析過在全面屏趨勢之下，指紋識別位置的三種放置方案，其中指紋后置是目前最為成熟的方案，但是會犧牲部分用戶的使用體驗。為使全面屏與正面指紋兼顧，不少指紋芯片廠商都在積極研發正面指紋方案。
正面指紋方案目前有兩種方案，一是把指紋芯片做薄做窄，使之適用于壓縮后的手機下方區域；另一種方案是屏內指紋識別，此方案有兩種方向，即In Display和Under Display。區別在于，In Display是將指紋的紅外發光二極管、紅外接收傳感器都植入到OLED像素矩陣中；Under Display則是把指紋的紅外發光二極管、紅外接收傳感器還做成一個獨立的模組貼合在屏幕的下方。
但無論是Under Display還是In Display，都必須配合OLED屏幕。不過就目前而言，兩者都受限于OLED資源和OLED供應商的研發配合程度，2-3年內難以實現大規模普及應用。
因此，相較于目前而言，可行性的正面指紋解決方案的第一種最有可能實現。而且，“超薄超窄”也是各大手機品牌對前置指紋識別方案的明確要求。
根據對今年上半年各主要手機品牌公司前置指紋結構設計的統計可知，指紋結構厚度普遍在0.7mm左右，寬度普遍在4mm左右；比去年的結構薄了1/3，寬度也縮減了一半多。如此大幅度的結構變化，無論是對模組的設計還是對芯片的設計都提出了新的要求。
為了適應“超薄超窄”的要求，各主要指紋芯片廠家紛紛應用新的技術，從設計、封裝、算法、工藝等多個方面來滿足客戶需求。為了滿足4mm的寬度需求，指紋芯片的寬度不能超過3.6mm，對應的像素陣列寬度就不能超過64，有的廠家甚至減小到了56和48。但在這樣的寬度下，傳統的生物特征點算法已經無法支持。
眾所周知，由于手機上的指紋識別傳感器要保證一定的面積大小，如果面積過小，只能識別手指的部分指紋，而為了解鎖的準確率，手機需要存儲手指的多個部分的指紋，這也就大大提高了碎片化指紋出現匹配錯誤的幾率，增加了很大的安全風險。
為了滿足解鎖體驗和安全性的要求，比較領先的廠家已經開始使用機器視覺算法，以計算機對圖片的處理和比對為基礎，加上機器學習的輔助，保證了FAR、FRR兩個指標不降低。
在封裝方面，在“超薄超窄”的要求下，對于正面蓋板方案，傳統的LGA封裝無論從厚度還是寬度上都遇到了很大的挑戰，而TSV封裝則越來越多的被選擇，如華為P10采用的即為TSV封裝。

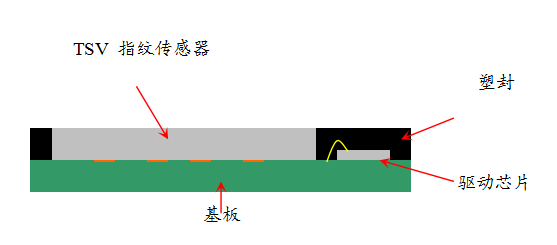

但因傳統的多芯片指紋識別方案有驅動芯片的存在，導致模組工藝有很多問題出現。如下圖所示，驅動芯片通過傳統的打線塑封方式置于TSV封裝的sensor旁邊，造成了翹曲、氣泡、縫隙、蓋板不平等很多工藝問題。因此，各廠家都在努力發展被動式單芯片指紋識別方案用于正面超薄蓋板。
因指紋識別技術隨著手機結構和外觀的變化而不斷變化，而在全面屏手機外觀設計要求的驅動下，應正面指紋超薄超窄的要求，機器視覺算法和被動式單芯片方案將逐漸成為主流選擇。
同時，為了盡量降低整個模組的厚度和隨著高亮coating方案的成熟，以及UVPP等更具鏡面效果的表面工藝的應用，部分廠商開始采用高亮coating（UVPP）方案來代替正面的蓋板，目前，三星、MOTO和錘子已經有相應的量產產品。手機市場分析
