2019年年初，三星電子發布了備受矚目的Galaxy Fold可折迭屏手機，并以此開創了移動智能終端的全新品類。Galaxy Fold擁有三星第一塊7.3英寸Infinity Flex Display，折迭后可化為一款小巧精致的智能手機。三星Galaxy Fold還提供了強大的多任務處理解決方案，可以同時支持觀看視頻、游戲娛樂及其他任務，為用戶呈現全新的使用體驗和更多精彩可能。
“今天，三星電子突破了智能手機的局限，書寫了智能手機創新的新篇章。三星Galaxy Fold開創了移動智能終端的全新品類，Infinity Flex Display為用戶帶來了突破以往的全新體驗。”三星電子移動通信部門總裁高東真表示，“當前，許多用戶渴望擺脫束縛，去感受超越普通智能手機的更高端體驗，三星可折迭屏手機Galaxy Fold正是為此應運而生。”
日前iFixit對三星這款折疊手機進行了深度拆解，先讓我們來看看手機的規格：1塊7.3英寸超感官靈動折迭屏（分辨率2152 X 1536，362 PPI），以及一塊4.6英寸Surper AMOLED副屏（分辨率1680 X 720，399PPI），64位高通驍龍855八核心處理器，12GB RAM以512GB內部存儲空間，總計6個相機，從前往后分別是：10 MP自拍相機、8 MP RGB深度相機、16 MP超廣角相機、12 MP廣角相機、12 MP長焦相機，結合Bixby功能的電容式指紋傳感器，USB-C電源/數據接口，沒有耳機孔。

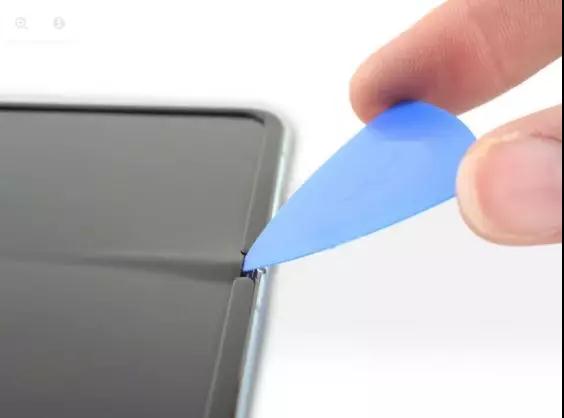

和我們以前常見的枯燥無味的玻璃面板不同，這臺手機/平板有著許多拆解切入點。為了能夠折疊，屏幕的邊緣留下了兩部分組件相交的間隙，這個地方只有你注意到了才會發現。不過這個空間并不會幫助你拆解設備，但確實挺誘人下手的。千萬不要嘗試從這拆解。

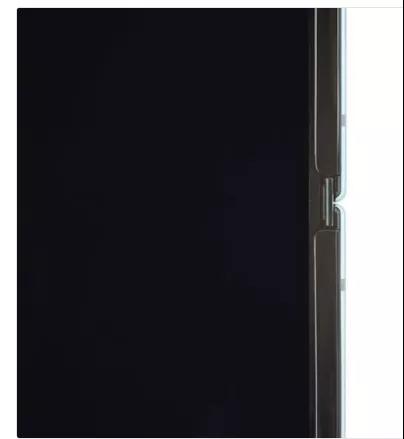

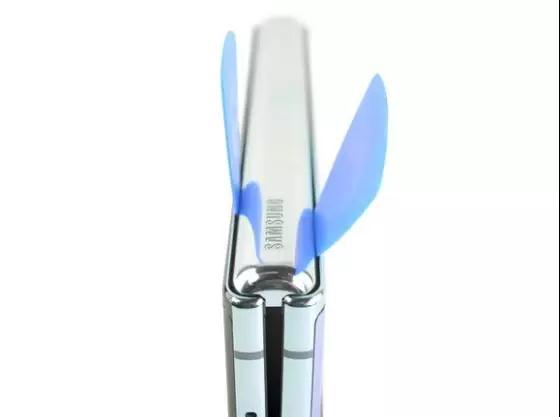

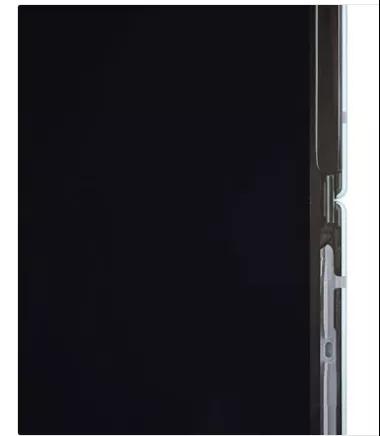

這個7毫米的縫隙看起來似乎并沒有什么的，但這使得屏幕被暴露在外，所以一旦不小心折疊去···當手機處于折迭狀態時，屏幕則會處于保護狀態，但在鉸鏈兩側都能看到巨大的縫隙，這吸引我們用翹片去嘗試。這些縫隙看起來并不會屏幕損壞，但肯定會聚集污漬。
距離我們上一次看到這么大縫隙的手機已經有好多年了?，F(xiàn)在的手機行業趨向于遠離機械活動模塊，朝向密閉式設計發展。期待著未來折迭設計如何攻克這些問題會是一件很有趣的事情。

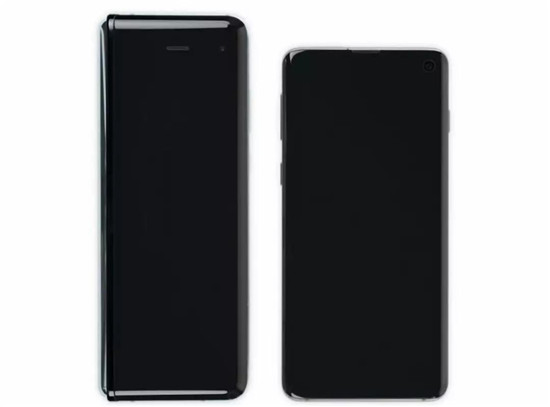

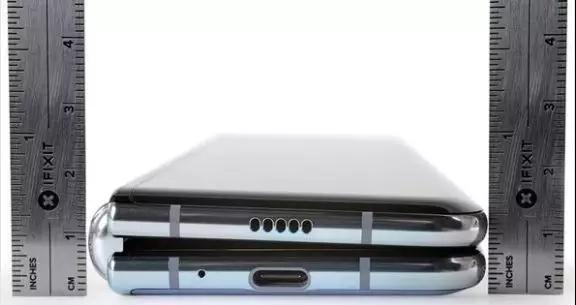

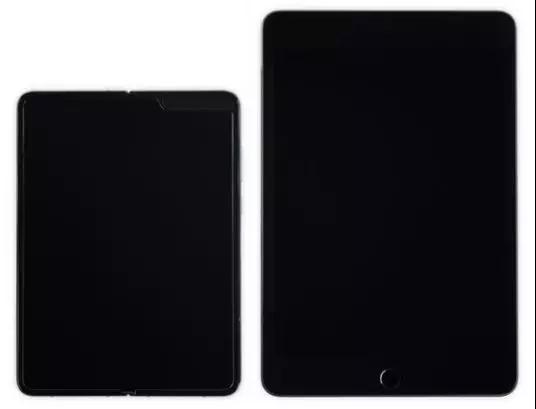

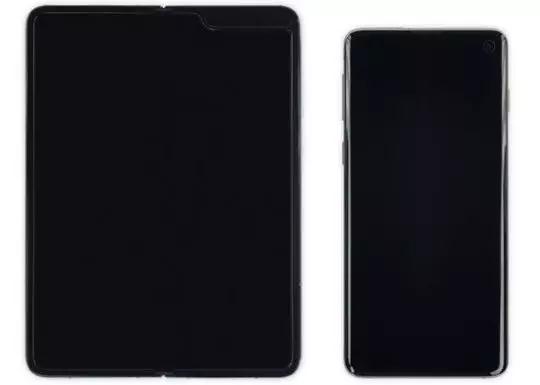

我們應該說過它很厚吧？折疊手機在技術層面顯得非?？幔绻谀愕目诖飫t會顯得有些臃腫。鉸鏈部分占用了大部分空間，因?yàn)槠聊徊⒉皇峭耆郫B，所以看起來它更像一個活頁夾，而非一本書。將折迭放在內則而非外側可以讓折疊半徑更加緊湊，和華為即將上市的Mate X相比，其相機排布也有許多差別。

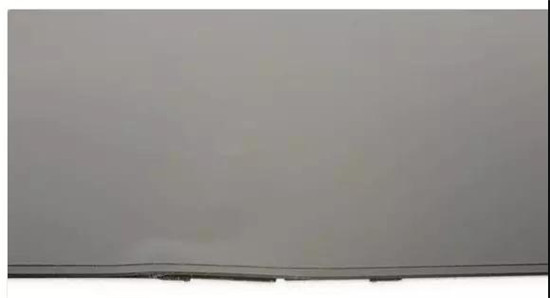

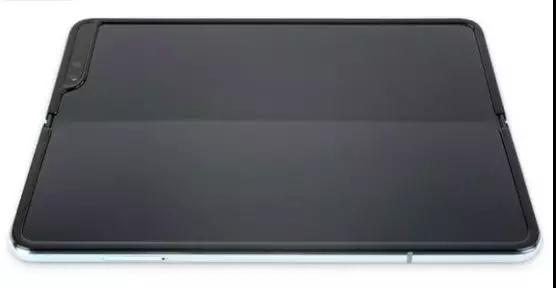

在展開狀態下，這塊主屏被用一圈略微突起的表圈保護著，這意味著使用時，你的指尖可能會感受到邊緣的突起，這可能也能在折疊狀態和屏朝下放置時保護下屏幕。這臺手機就算只折疊過一次，其中間的折痕也會非常明顯。

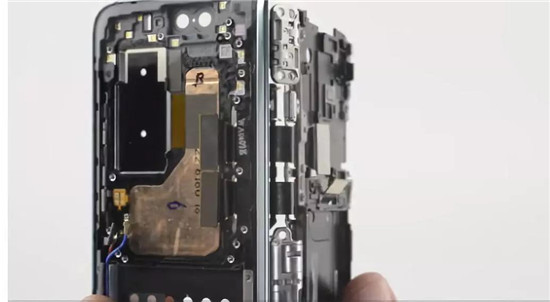

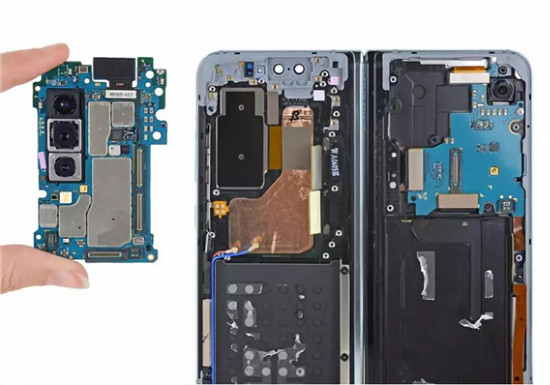

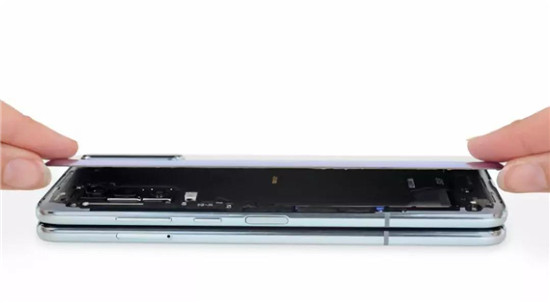

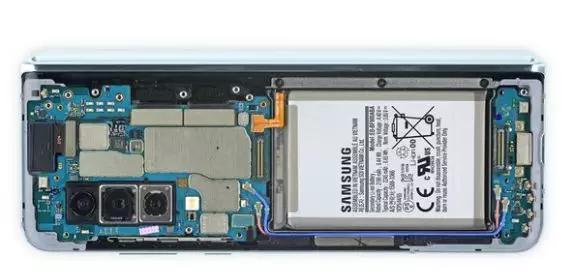

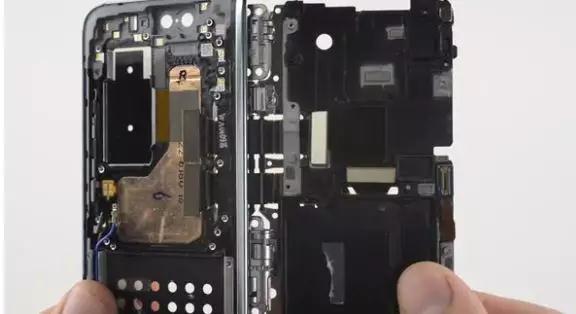

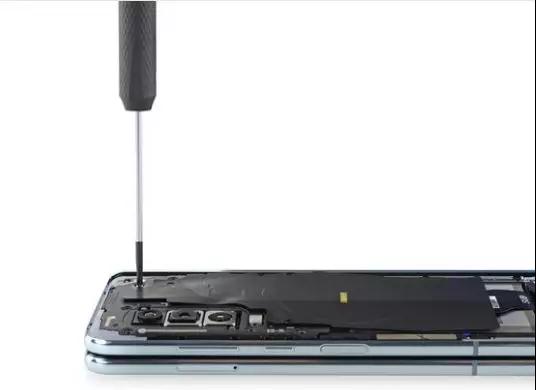

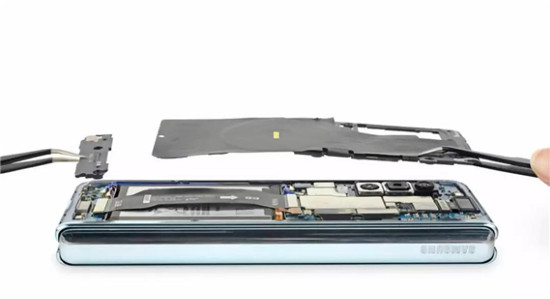

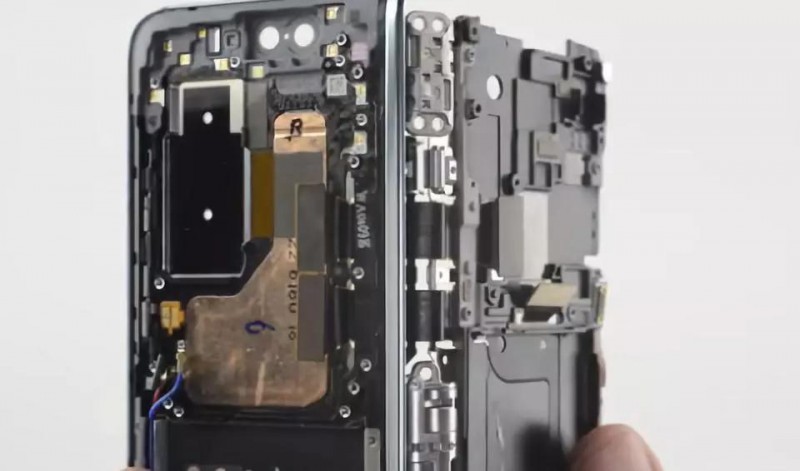

即使是少量粘合劑固定的背板也是個讓人頭疼的東西，于此相比，拆卸螺絲變成了一種享受。這個奇怪的手機設計，只用PH十字螺絲刀便能處理。我們?cè)诒嘲逑虏鸾獬龅慕M件還是很有三星的味道的。首先拆出了無線充電線圈以及天線組件。這一半看起來已經非常像一部完整的手機了，只缺揚聲器和振動器了。

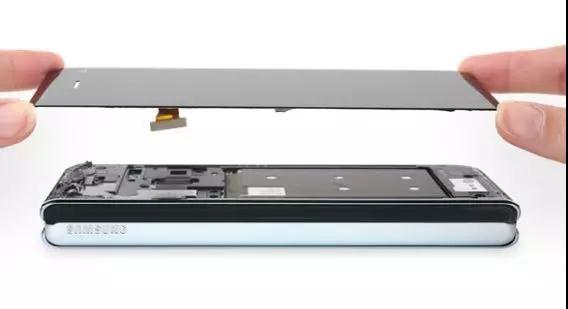

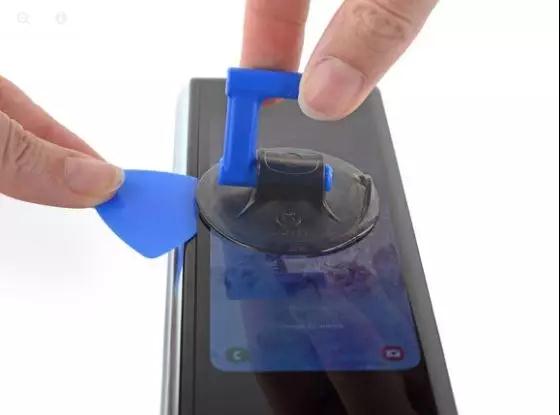

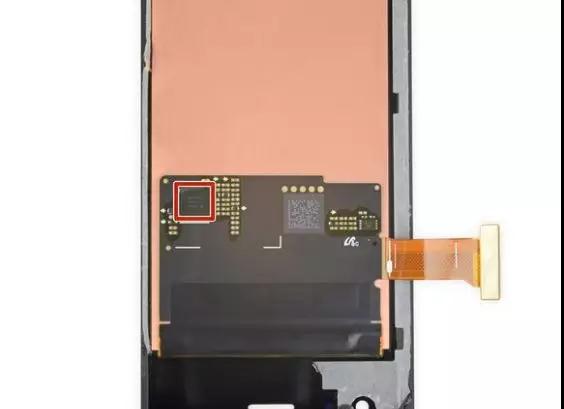

這臺手機還連著一臺手機！讓我們來拆開另一半手機吧。拆解并沒有花多少時間，但沒有拆解背板來的簡單，但這塊非折疊的屏幕也只需要些許加熱便能拆下。由于這塊屏幕小而平坦，多以使得拆解時更難戳到OLED面板。翻轉這塊OLED屏幕，沒有人會因?yàn)樗侨侵圃斓亩械襟@訝。這個三星自產的S6SY761X觸控控制器在最近三星的拆解里幾乎都能看到。

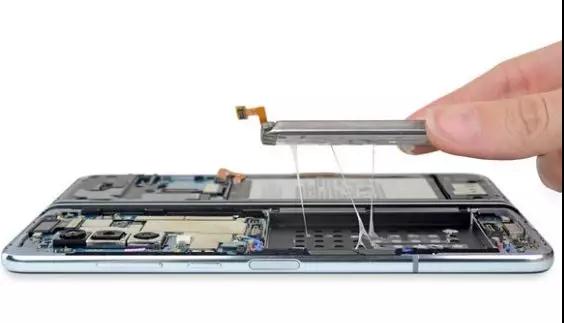

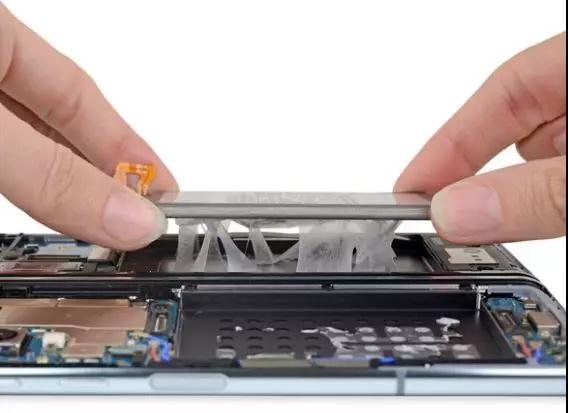

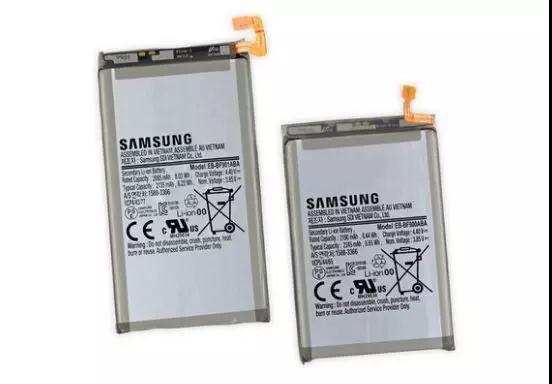

采用2塊電池和超多的粘合劑。在典型的三星設計中，總會讓我們動用異丙醇并夾雜著些許怨恨。這塊較長的前置電池規格為42.2 X 76.15 X 3.8 MM，后置電池則為42.7 X 64.3 X 4.6 MM但實際上，我們應該關注的是容量：分別為8.22和8.65 Wh，或者可以說2135mAh和2245mAh。這兩塊電池都不如Galaxy S10的11+Wh電池強大，但是兩塊電池串聯起來則能勝過S10。

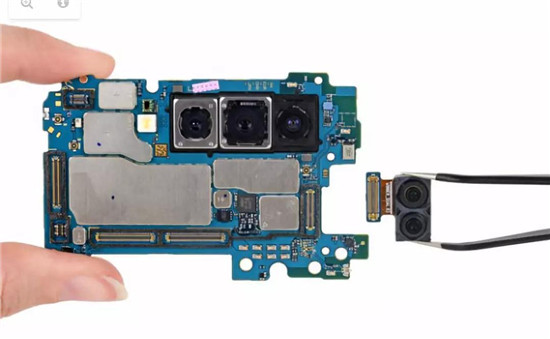

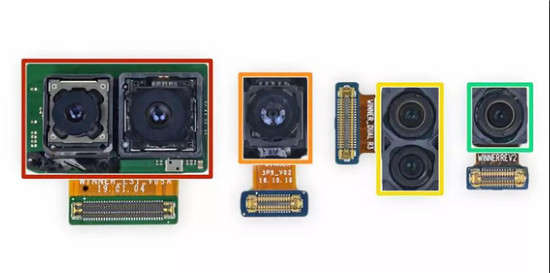

后置12 MP長焦以及12 MP廣角相機，后置16 MP超廣角相機，折疊屏內的10 MP自拍相機和8 MP RGB深感相機，非折疊屏的10 MP自拍相機。

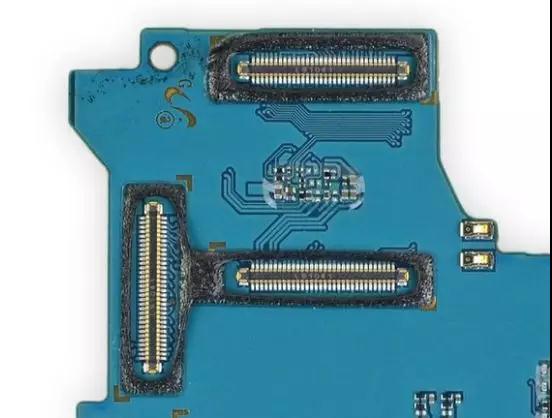

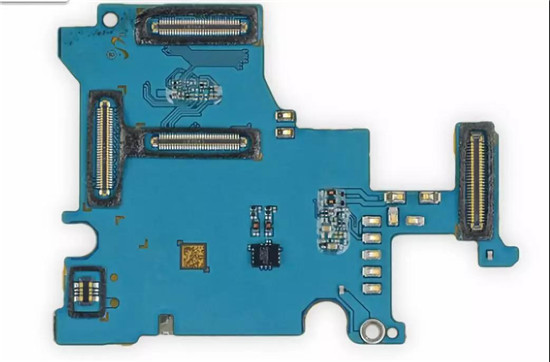

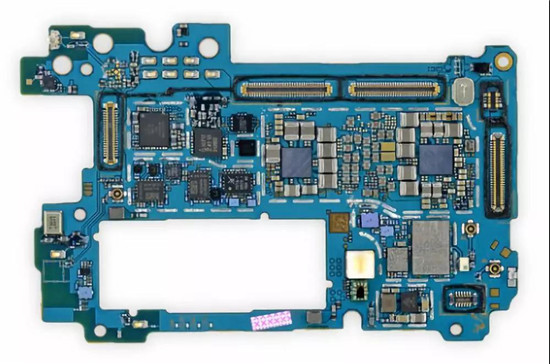

同時，我們?cè)诎迳险业搅诵┬酒篗PB02 607RDF 1911TXK，可能是電源管理集成電路，52D0S05 607W1R G1912R7D，CS3SL40 A0IU1907，CS40L25 BIAHI849，ASL01 G1909 AAWA3 07R5Z。

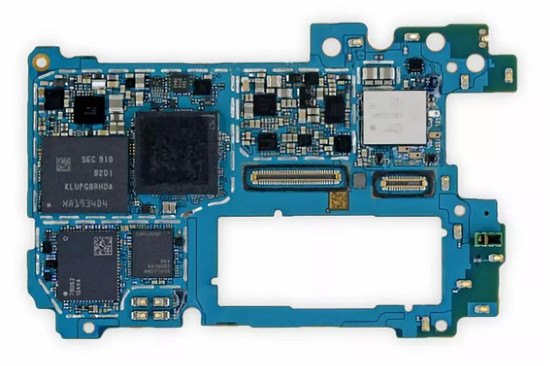

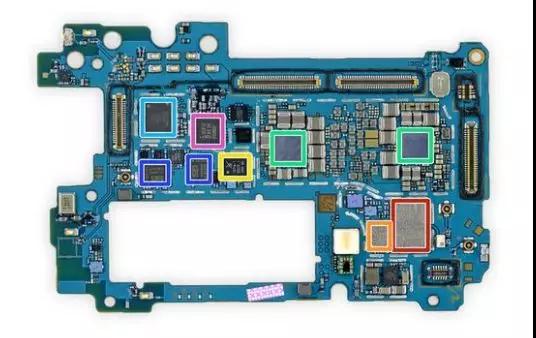

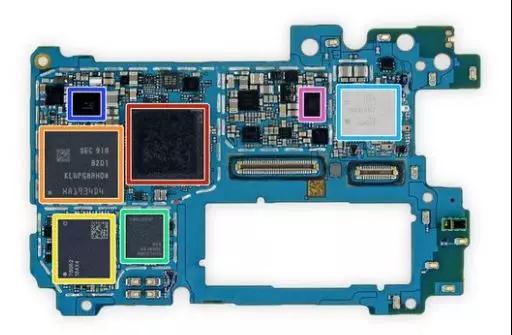

此外還包括三星K3UHAHA 12 GB RAM其下方則為高通驍龍855，三星（Samsung）KLUFG8RHDA-B2D1 512 GB eUFS閃存，Qorvo 78062可能是射頻（RF Fusion）模塊，高通SDR8150，Murata KM9307057，Maxim MAX77705C電源管理集成電路，IDT P93205。

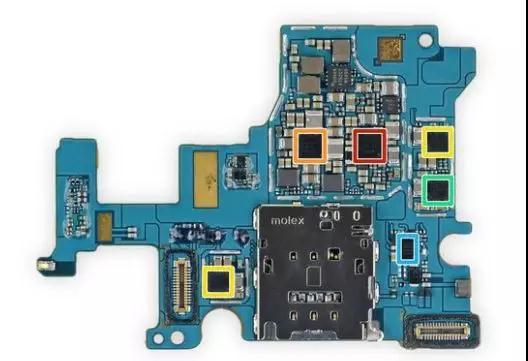

最后一面則包括：Skyworks 78160前端模塊，Skyworks 77365功率放大器模塊，Skyworks 13716低頻前端模塊，Qualcomm PM8150可能是電源管理集成電路，Qualcomm WCD9431音頻編解碼器，Qualcomm QDM3870射頻前端模塊，NXP 80T17 NFC控制器。

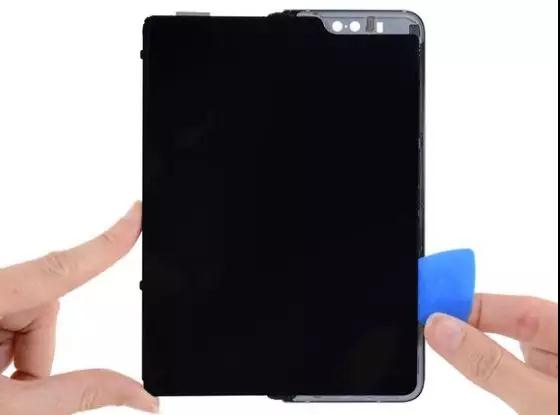

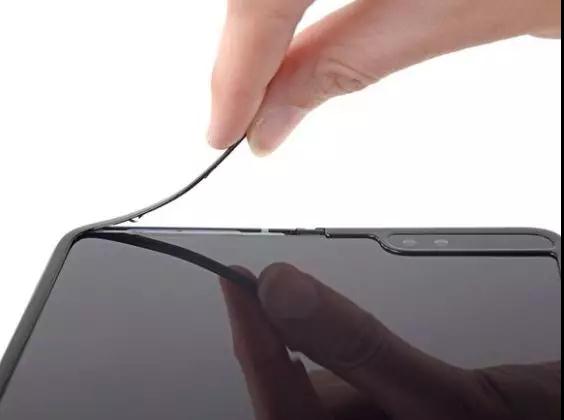

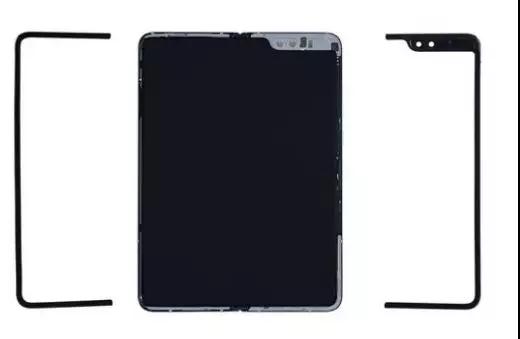

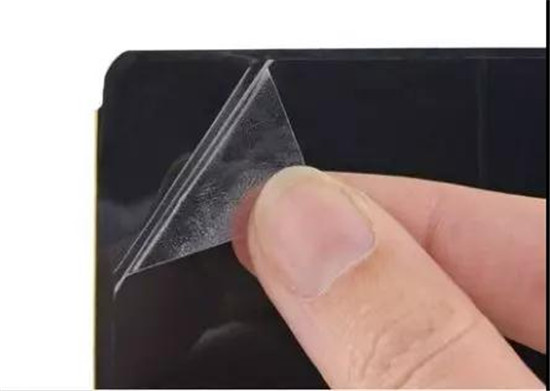

有趣的內部組件對比過后，我們將注意力轉向了這部手機的閃耀點：可折疊的OLED屏幕。屏幕擋板僅用些許粘合劑固定，拆解并不會耗費多少功夫。通常情況下，我們明顯是更喜歡輕量使用粘合劑的設計，但在這部設備上，我們不禁擔心隨著歲月更替，這些擋板會很輕易地脫落，進而使得屏幕暴露而受損。這些邊框超薄，它們僅僅覆蓋了2mm寬的屏幕。
細長的邊框明顯不夠柔軟，沒辦法跟隨屏幕一起折迭。三星真的放心把脆弱的屏幕這么暴露在外嗎？還是說還沒辦法找到適合的材料來進行保護？

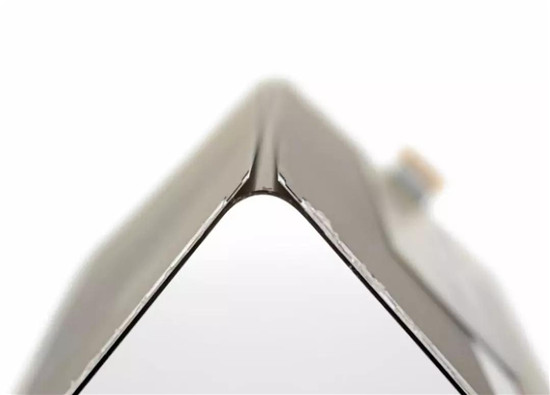

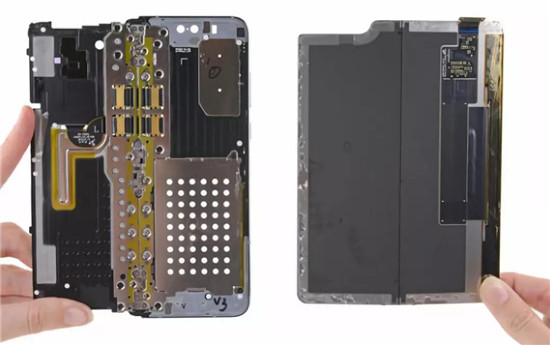

屏幕僅僅邊緣部分使用粘合劑固定，或許是為了能在折疊或打開時有所移動的余量，不過這也讓拆解變得簡單。也就是說，更換這個非常脆弱的屏幕所需要的費用可能比你想象的要來得低，前提是你能找到這個屏幕備件。使用塑料而非玻璃來作為OLED屏幕的基板意味著這塊屏幕可能沒那么容易碎裂。但單就早期評測來看，有著許多方式來破壞這塊屏幕。屏幕通過機身左側一條超寬的屏幕排線連接到主板。

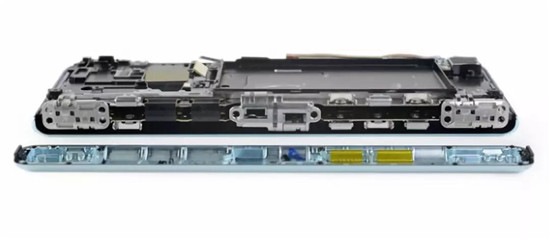

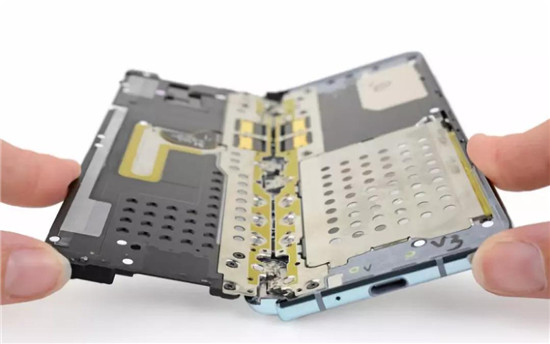

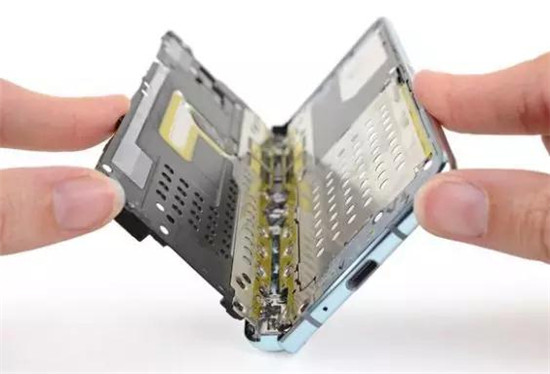

接下來，這個神奇的鉸鏈讓這臺設備的科技魔法成為可能。讓我們計算下：四個彈簧式卡口將屏幕鎖定在“展開”狀態，這個系統設計精良，而且看起來有很長的壽命周期。兩個固定在中軸上的鉸鏈，一個在頂部，一個在底部，留有些許間隙以吸收扭力，一個中心鉸鏈，驅動一個齒輪系統，這可以平均分?jǐn)傉归_時的驅動力，保證手機兩半同步展開。
兩條布局良好的柔性排線，發揮類似胼胝體的作用作為兩半設備間溝通的橋梁，排線的每一段在彎曲前均被固定在合適的位置，這使得排線有一定的自由空間。
頂部：?jiǎn)蝹€(gè)的圓形滑動鉸鏈。就在其下方：一個帶有彈性的卡口，用于鎖定手機位置。再在其下方：齒輪陣列，用于穩定中心并分配扭力。
三星表示他們已經試驗過將這款手機折迭超過20萬次，我們對于這種鉸鏈系統沒有多大的質疑，但人們的雙手可能沒有三星的機器人那樣溫柔。
我們并未在這些鉸鏈處找到保護措施，這意味著中柱附近的大縫隙可以讓污物直接進入設備，同時可能讓這些物質困在鉸鏈和屏幕之間。
