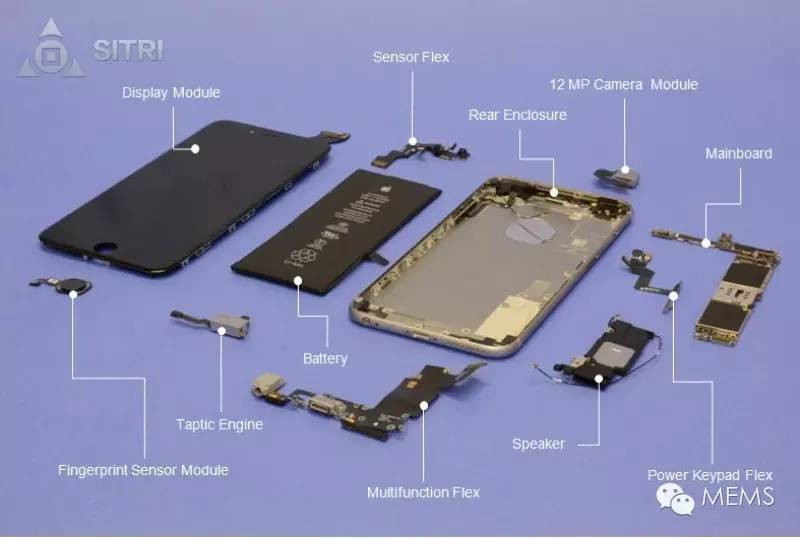

今年iPhone6sPlus做了史上最大的硬件升級：引入全新的人機交互模式3DTouch+TapticEngine，指紋識別速度比過去提升一倍，并且攝像頭升級至1200萬像素，發布會上透露很少的由14/16納米工藝打造的64位A9處理器，以及采用4顆MEMS麥克風。
3DTouch技術
集合在RetinaHD顯示器里的3DTouch，是在二維Multi-Touch的基礎上增加了壓力傳感功能，即對用戶按壓屏幕的力度做出感應和反饋的技術，與最先應用在MacBook和AppleWatch上的ForceTouch技術相比，二者并沒有本質區別，但是3DTouch的壓感靈敏度更高，感應時間更快。同時TapticEngine會發出輕微的震動感應按壓屏幕的力度，配合3DTouch完成壓力觸控反饋。

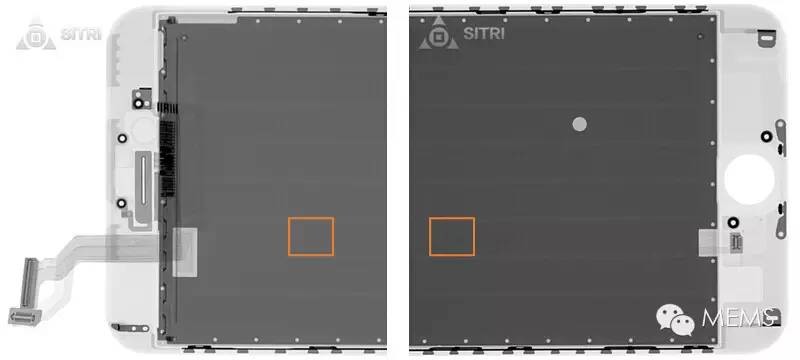

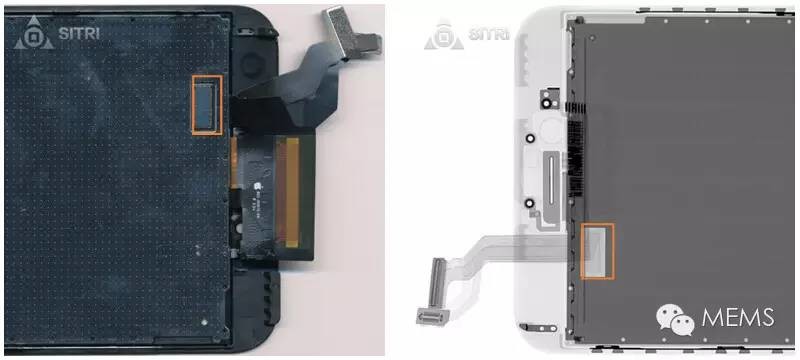

Capacitiveforcetouchsensorcells
Capacitiveforcetouchsensorcells

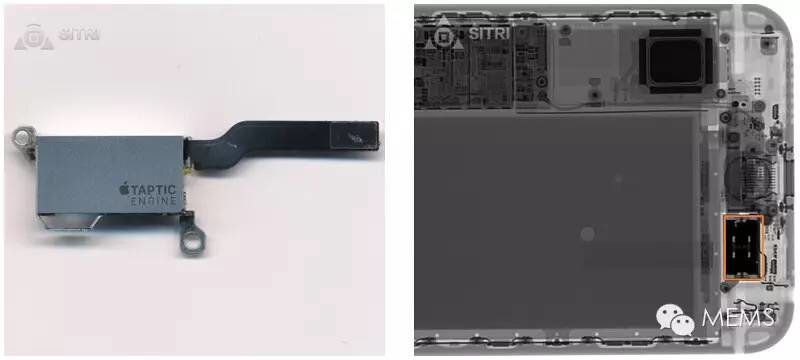

TapticEngine
值得一提的是，iPhone6sPlus的TapticEngine在尺寸上較iPhone6s小很多。

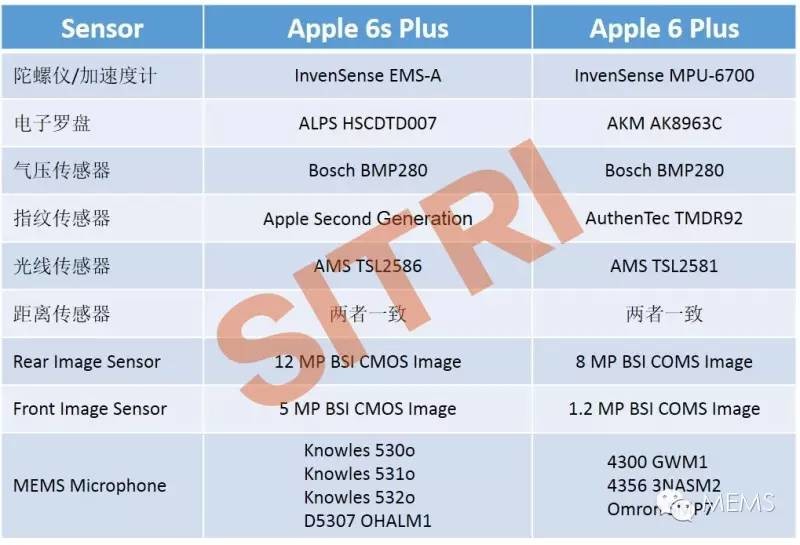

除了3DTouch，相較于iPhone6Plus，iPhone6sPlus并沒有增加新的傳感器類型，依舊包含加速度計、陀螺儀、電子羅盤、氣壓計、指紋傳感器、接近與環境光傳感器、MEMS麥克風和CMOS圖像傳感器九種傳感器。供應商的選擇上做了部分調整，下面是iPhone6sPlus和iPhone6Plus在傳感器方面的詳細對比：
6軸慣性傳感器
相比前一代產品iPhone6Plus，Apple的慣性傳感器供應商依然選用了Invensense。但封裝尺寸與前一代產品有較大不同。在iPhone6sPlus中只使用了一顆慣性傳感器（6-Axis加速度計與陀螺儀）。這顆6-Axis慣性傳感器封裝尺寸為4.00mmx4.00mmx0.76mm。

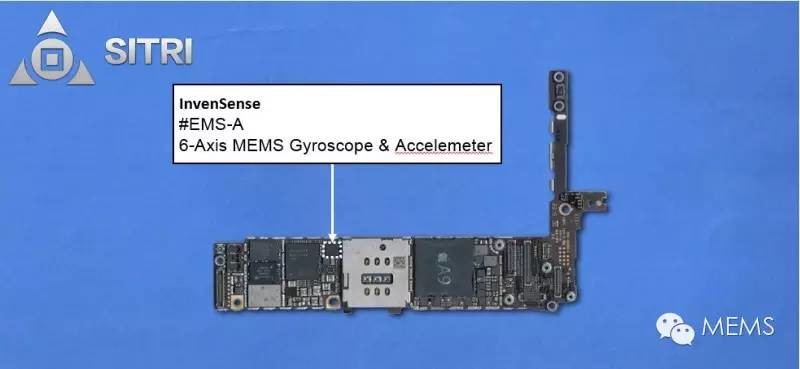

InvenSense6軸慣性傳感器在PCB板上的位置

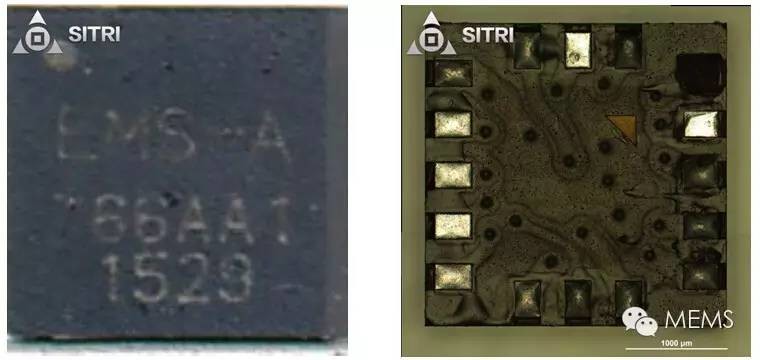

InvenSense6軸慣性傳感器封裝

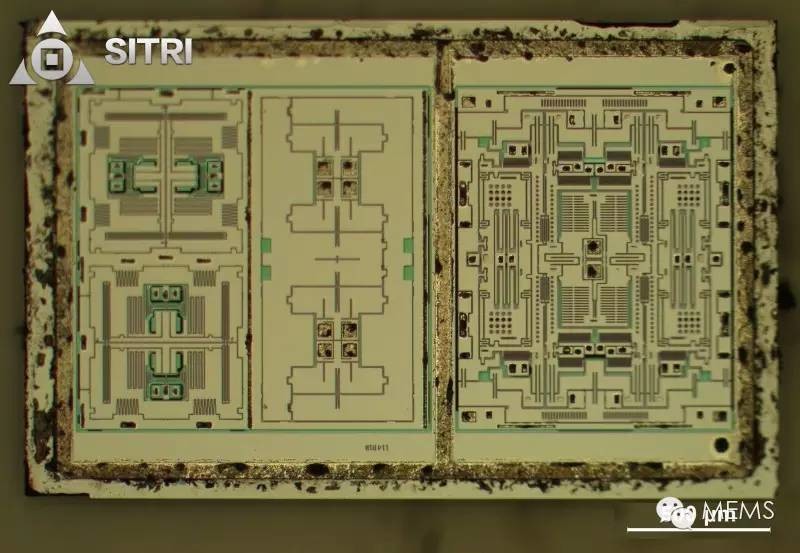

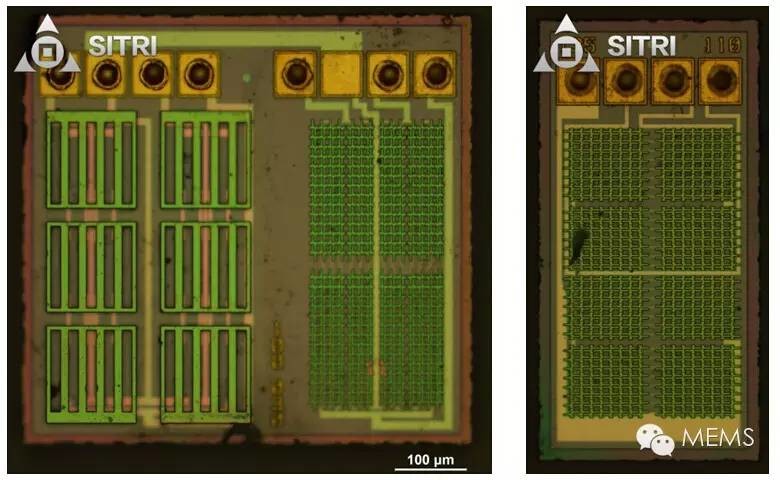

InvenSense6軸慣性傳感器的MEMS芯片
氣壓傳感器
Apple繼續采用了同iPhone6Plus一樣的Bosch氣壓傳感器BMP280，其封裝尺寸為2.50mmx2.00mmx0.95mm。

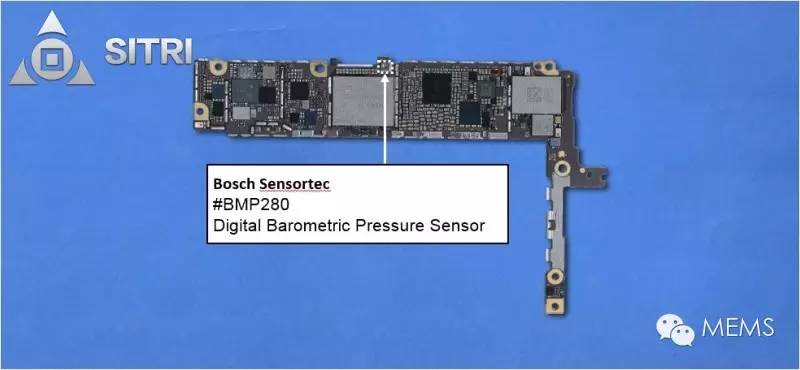

BMP280氣壓傳感器在PCB板上的位置

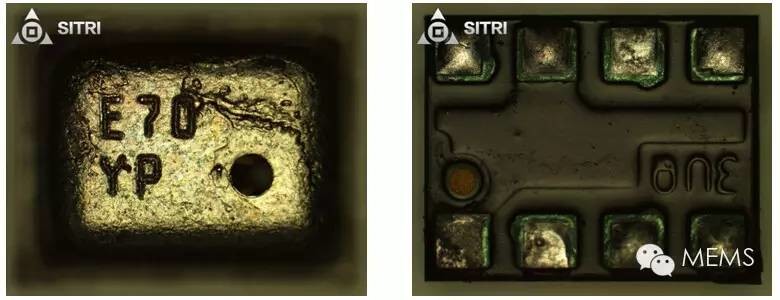

BMP280氣壓傳感器封裝
BMP280氣壓傳感器MEMS芯片
磁力計
ALPS磁力計（GMR原理）首次出現在了AppleiPhone的產品上。ALPS的HSCDTD007是之前被廣泛應用的AKMAK8963（霍爾原理）的有力競爭者，以低功耗著稱。此次iPhone6sPlus電池容量縮小，Apple換用它，亦合乎常理。其封裝尺寸為1.60mmx1.60mmx0.70mm。

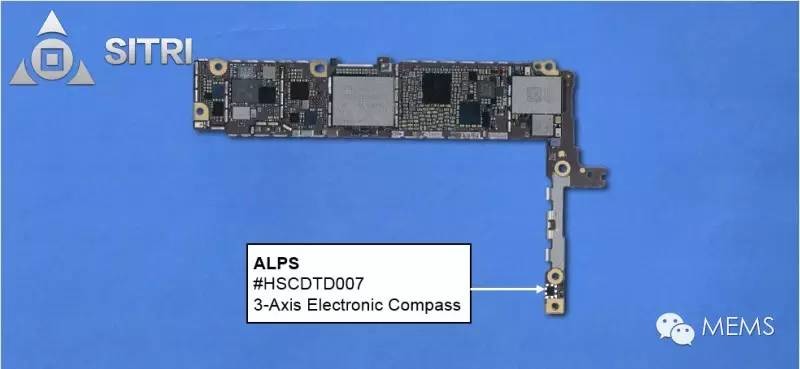

HSCDTD007磁力計在PCB板上的位置

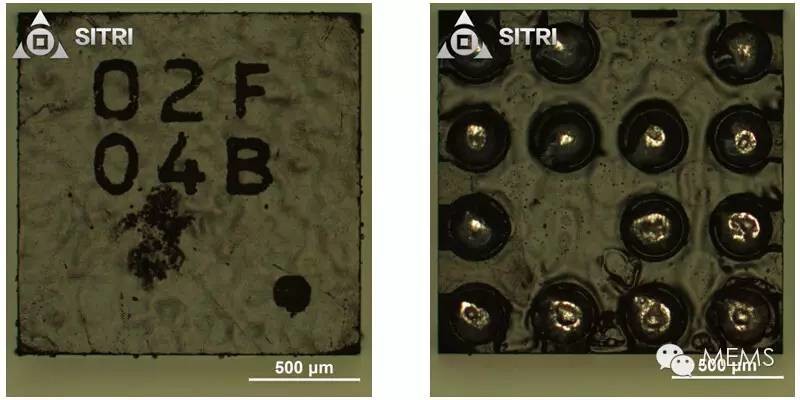

HSCDTD007磁力計封裝

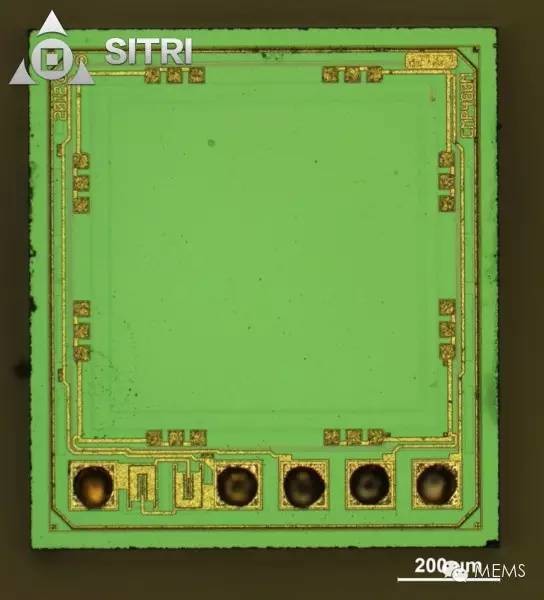

HSCDTD007磁力計的傳感芯片
環境光和接近傳感器
iPhone6sPlus在光傳感器的使用上也基本沿用了之前的設計，使用了獨立的接近傳感器和環境光傳感器。環境光使用的是來自AMS的TSL2586。

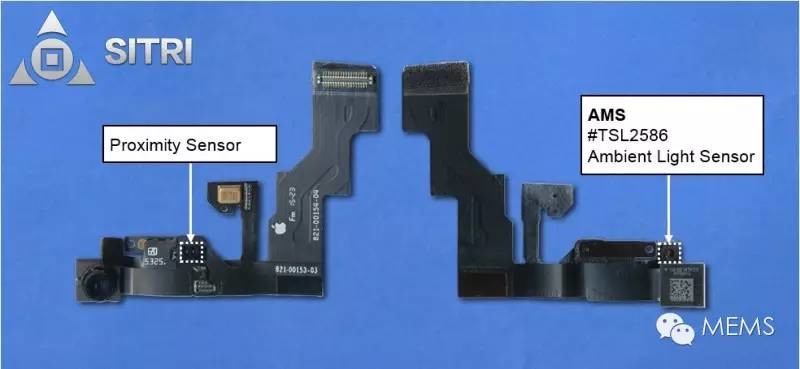

AMS環境光和接近傳感器在PCB板上的位置
AMS接近傳感器封裝
指紋傳感器
iPhone6sPlus指紋傳感器依然采用了電容式觸控技術采集皮膚指紋圖像。其封裝尺寸為12.05mmX10.43mmX1.06mm。

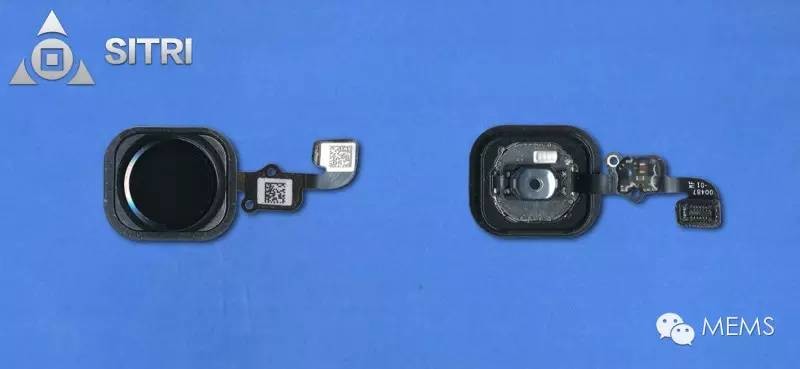

iPhone6sPlus指紋傳感器
MEMS麥克風
iPhone6sPlus的4顆麥克風中有三顆來自樓氏（麥克風1到麥克風3），這3顆除了封裝表面Mark略有不同，里面的MEMS芯片全都一樣。

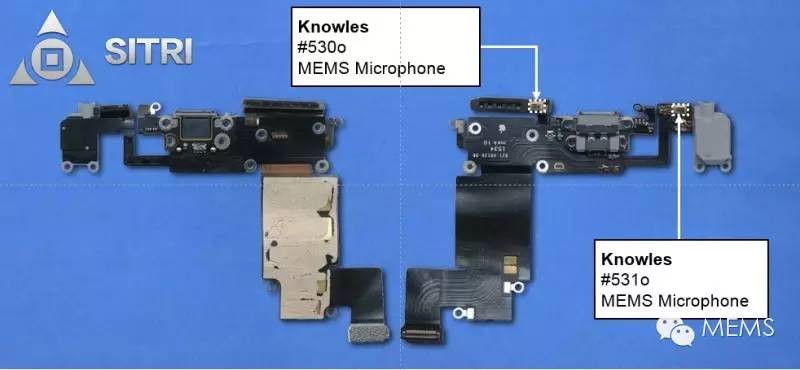

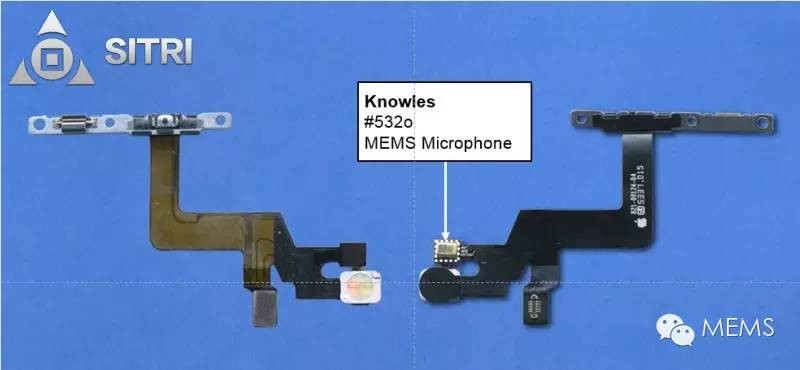

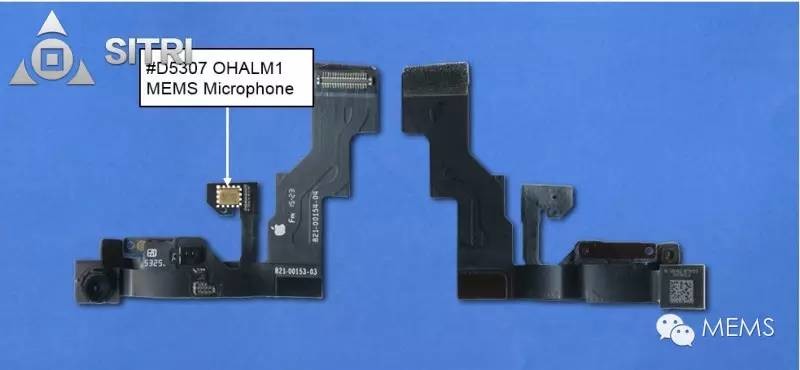

MEMS麥克風在PCB板上的位置

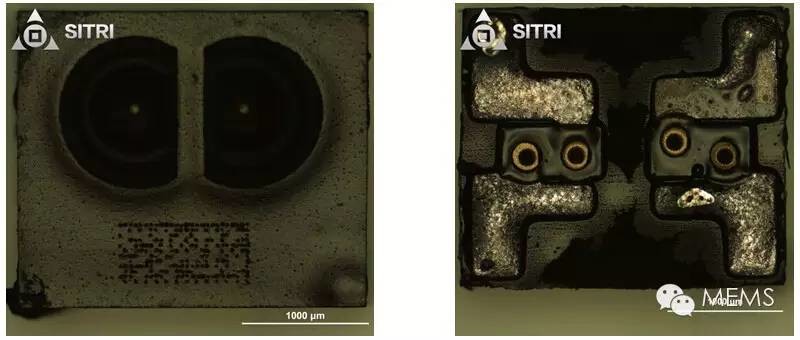

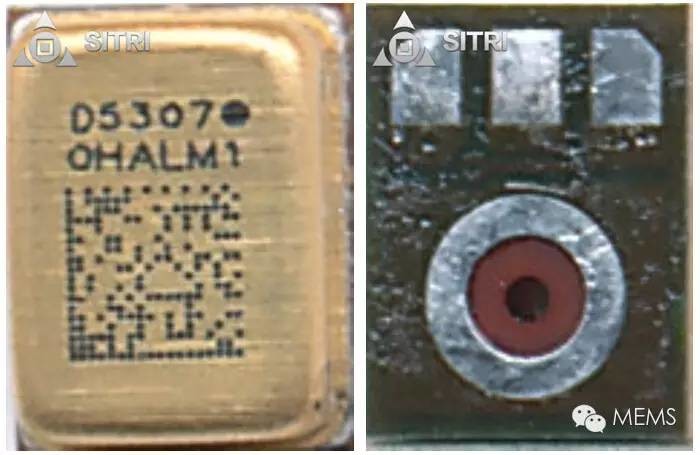

MEMS麥克風1封裝

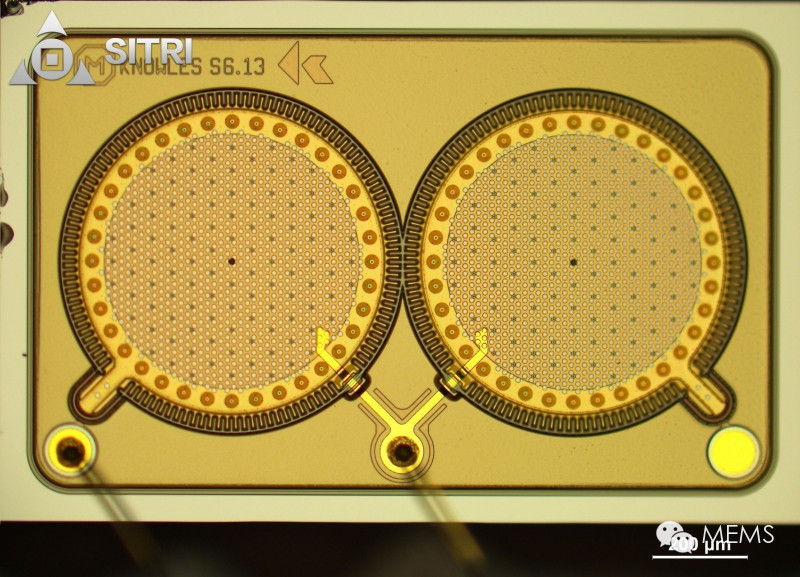

MEMS麥克風1的MEMS芯片

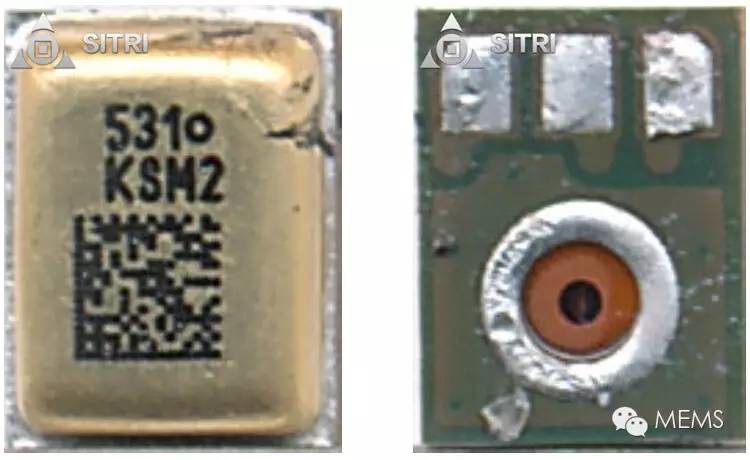

MEMS麥克風4封裝

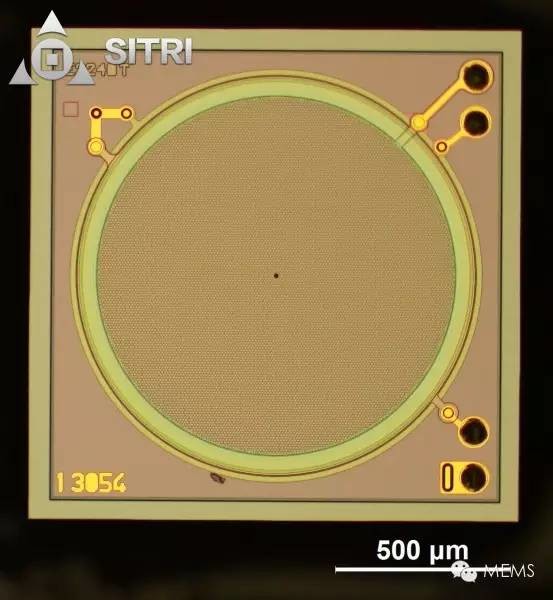

MEMS麥克風4的MEMS芯片
CMOS圖像傳感器
iPhone6sPlus針對攝像頭方面也做了不小的提升，后置攝像頭采用全新的12MPiSight攝像頭模組，其單個像素面積1.22微米比iPhone6plus的1.55微米的單個像素面積更小。該攝像頭模組仍舊沿用iPhone6plus從背部凸起的方式，也采用相同藍寶石水晶鏡頭表面起到保護鏡頭的作用。

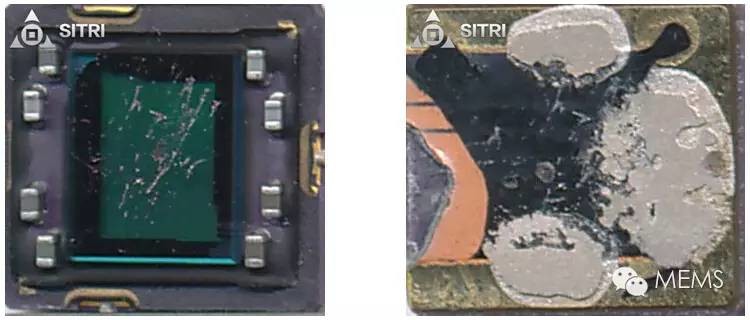

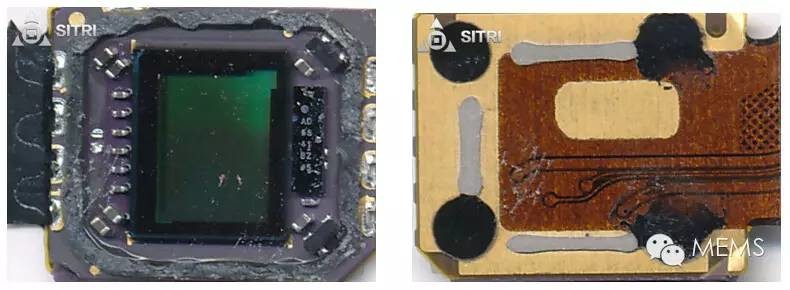

后置攝像頭CMOS圖像傳感器封裝
