上次拆解iPhone6s時，因?yàn)樘O果對iPhone6s的屏幕增加了3DTouch這項功能，也沒專用的用具拆解難度較大，所以沒有對屏幕再進一步拆解。今天我們就要把iPhone6s這塊擁有3DTouch的屏幕進行拆解，請跟隨91拆的腳步往下移。(來源：ifixit，翻譯：91拆)

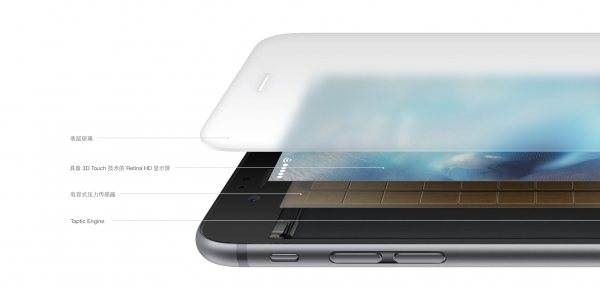

拆解前，先了解下iPhone6s這塊屏幕的變化和特點：
增加一層3DTouch電容觸控層
采用雙離子交換制成的柔軟玻璃
4.7英寸1334×750像素（326PPI）Retina屏
集成觸摸數字轉換器

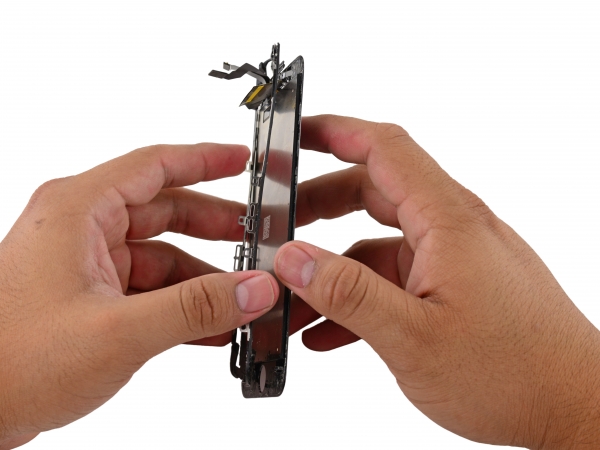

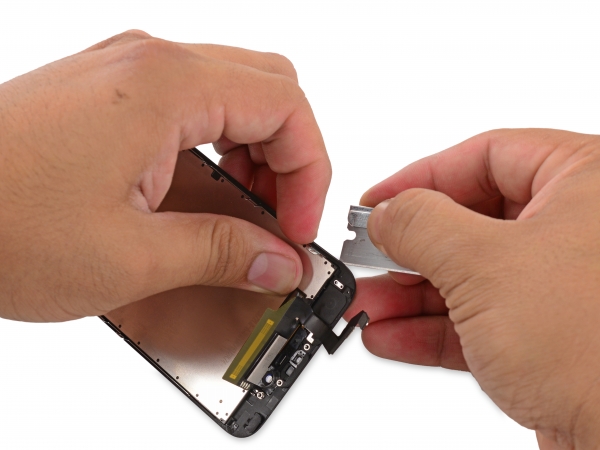

用刀片沿著屏幕邊縫輕輕割開固定前面板的塑料框架
拆下塑料框架，值得注意的是，塑料框架旁有粘合襯墊，這些襯墊為iPhone6s提高一定的耐水性，也說明了iPhone6s的防水能力相對前幾代有提高的原因之一。

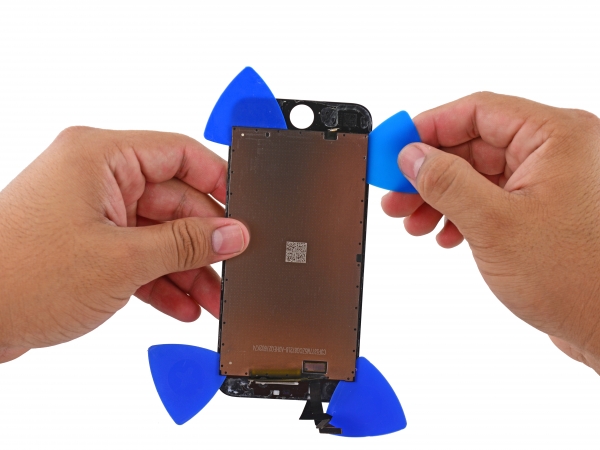

用4塊撥片塞進屏幕背面四邊，這樣可以輕易地將3DTouch觸控板與屏幕分離

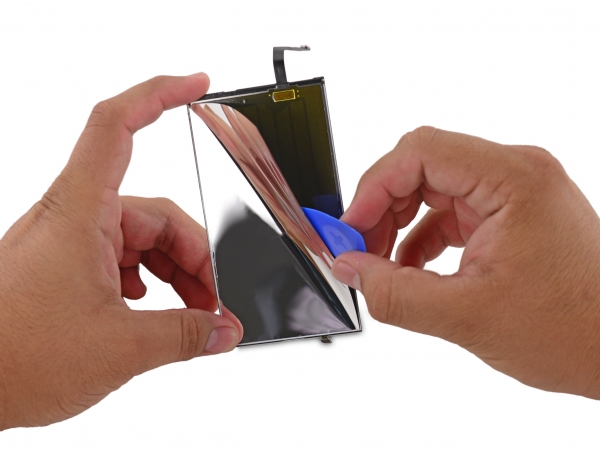

用撥片沿著3DTouch觸控板邊縫輕輕滑過

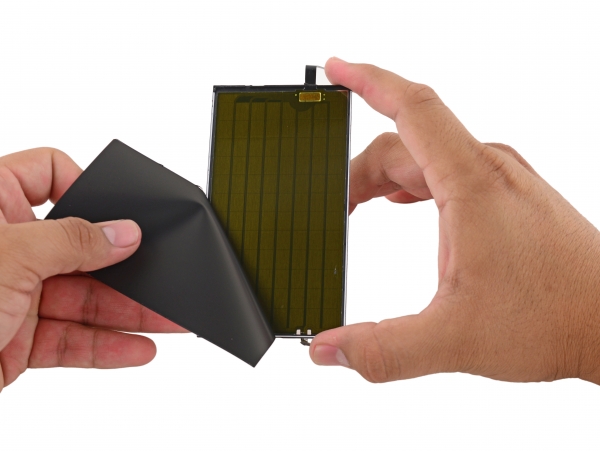

輕易撕下反光薄膜，整塊真正的3DTouch觸控板映入眼簾

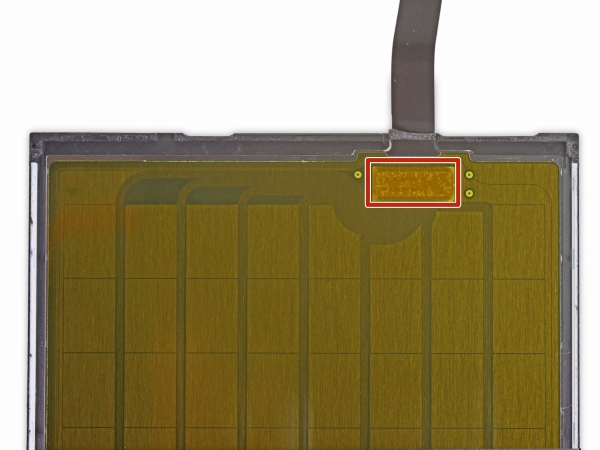

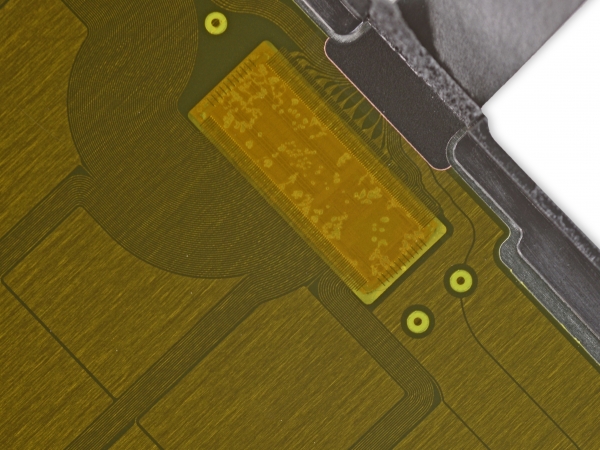

來看看這3DTouch電容觸感層，觸控板上每個金色長方形格子表示為這塊平行板電容器的每一塊板。每格間都有一條顏色較深的通道，這些通道是跑向控制芯片用的，以確?？刂菩酒碾娙萜魍?，檢測其電流的變化。
1.與蘋果公司合作的康寧公司專門為iPhone6s開發一種相比較柔軟的玻璃；
2.用戶在玻璃上按壓下去之后，手指與玻璃的接觸點會稍微彎曲，縮短了手指與3DTouch電容觸控層的距離，這時會形成一個“推壓”的信號，而不是“觸摸”；
3.在平行電容器中，電容和距離成反比，即距離越短電容越大，因此集成電路檢測到了傳感器板中的電流大??；
4.與觸摸屏有點類似，但觸摸屏無法精確感應到指尖的壓力。數字轉換器仍需要精確追蹤壓力，但是這些面板只需檢測玻璃是否有彎曲變化就好。
我們剛剛已經將屏幕的后半部分拆解完成了，我們現在將LCD面板和表層玻璃分離。

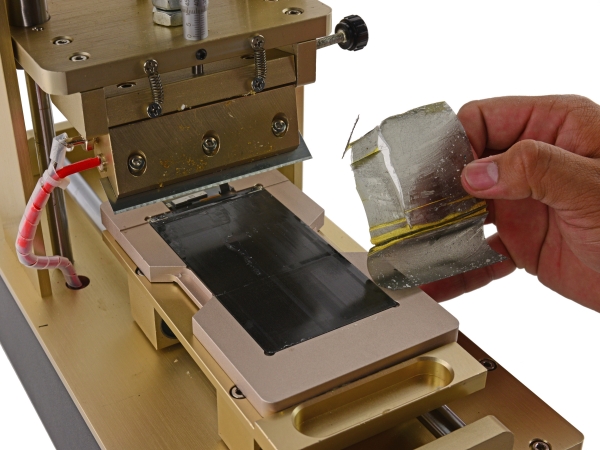

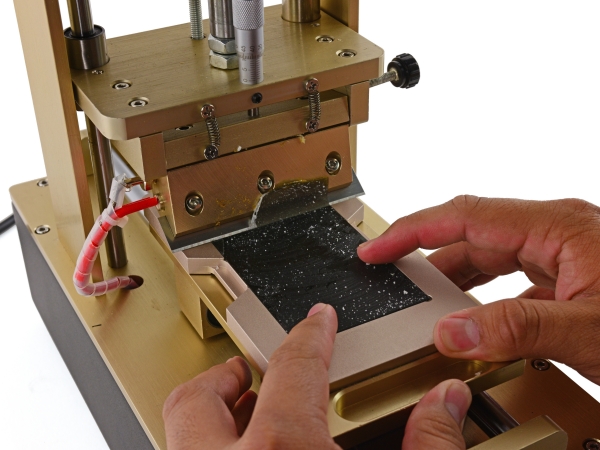

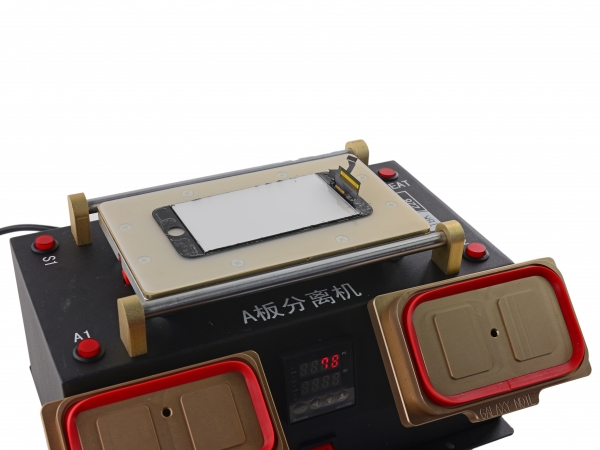

我們使用A板分離來拆解LCD面板和表層玻璃。這臺機器利用真空將表層玻璃固定到機器上，然后加熱機器軟化玻璃和LCD面板之間的光學膠。膠水軟化后，我們用一根直徑0.08mm的鉬線來分離LCD面板。

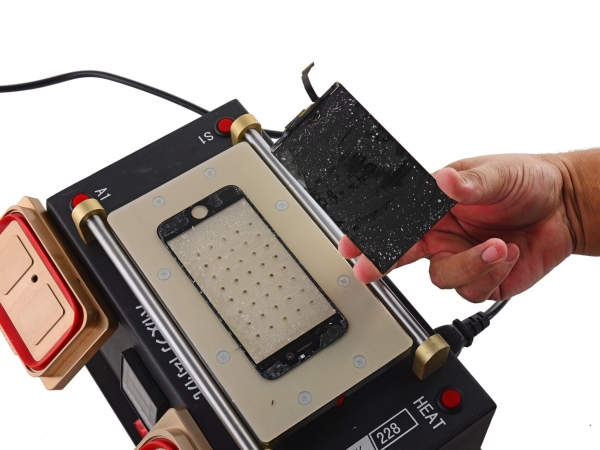

拆下LCD面板

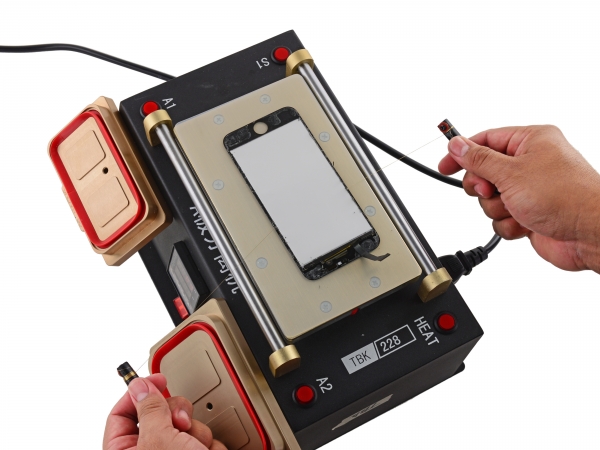

在分離LCD面板和玻璃的同時，偏振膜也受損了，還好偏光膜是很容易購買的配件。我們用這臺液晶屏除膠機來去除偏振膜和膠水。
拆下偏振膜

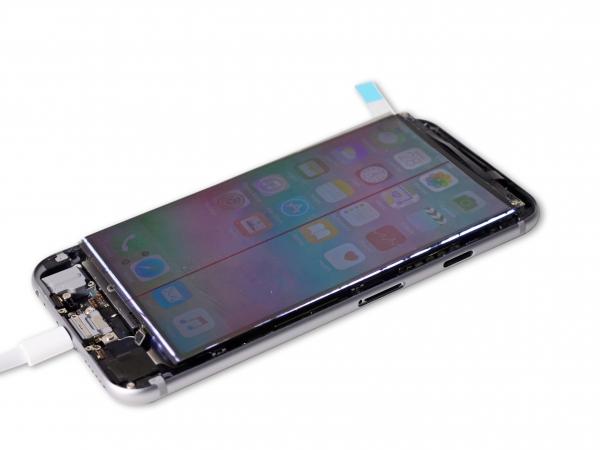

想知道偏振膜有什么作用嗎？今天我們就來科普一下偏振膜的作用

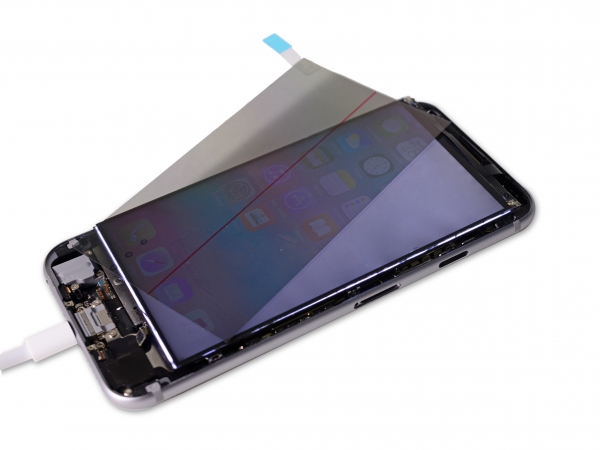

背光光線是通透一層薄薄的液晶層發射出去的，光線透過液晶層時會發生折射，折射的角度不同，在偏振膜上呈現的顏色也就不同。為了產生豐富多彩的顏色效果，每一個像素被分成紅、綠、藍三種顏色來控制，成千上萬的像素組合在一起就形成了不同的顏色。

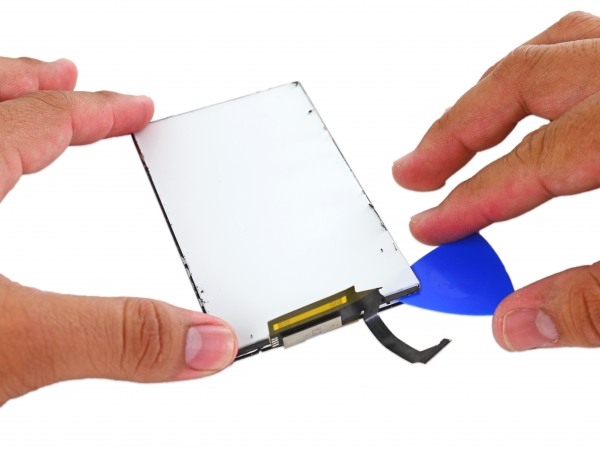

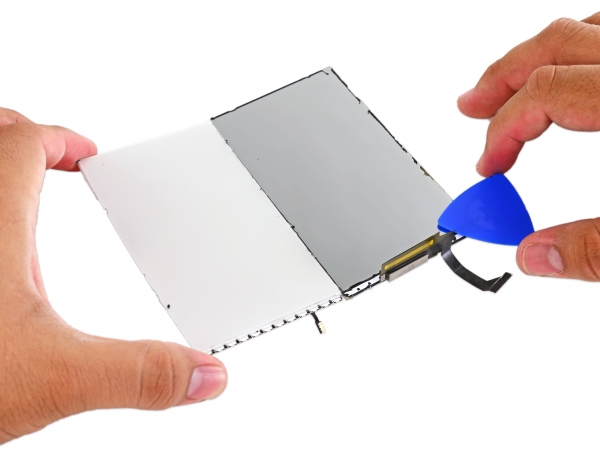

最后我們來看一下側光式LED背光，這也是現代智能手機采用的LCD屏幕中最常見的背光方式。我們沿著聚脂薄膜的邊緣用撥片慢慢撬下反射層。聚脂薄膜層具有反光的作用，屬于背光組件的一部分。在iPhone6s上，這塊薄膜有了新的作用——覆蓋隱藏3DTouch觸摸層。
測光式LED背光，顧名思義，就是LED燈分布在屏幕四周邊緣，搭配導光板和反射層，當LED發光的時候，把LED所發的光均勻的輸送到屏幕的全部區域來實現液晶屏幕的背光照明。

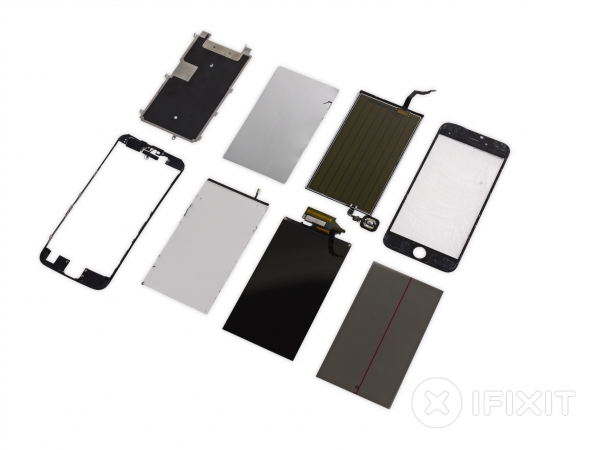

至此我們對iPhone6S屏幕的拆解就到此結束了，最后來一張全家福。此外我們需要強調一下的是不同于我們以往的拆解，對屏幕的拆解是暴力且不可修復的，不推薦大家在沒有專業工具的情況下嘗試拆解。
